Запчасти Case 580N EP (35.357.AB[02]) - VAR - 423078, 747669 - BACKHOE ARM, PILOT CONTROLS, SUPPORT (35) - HYDRAULIC SYSTEMS

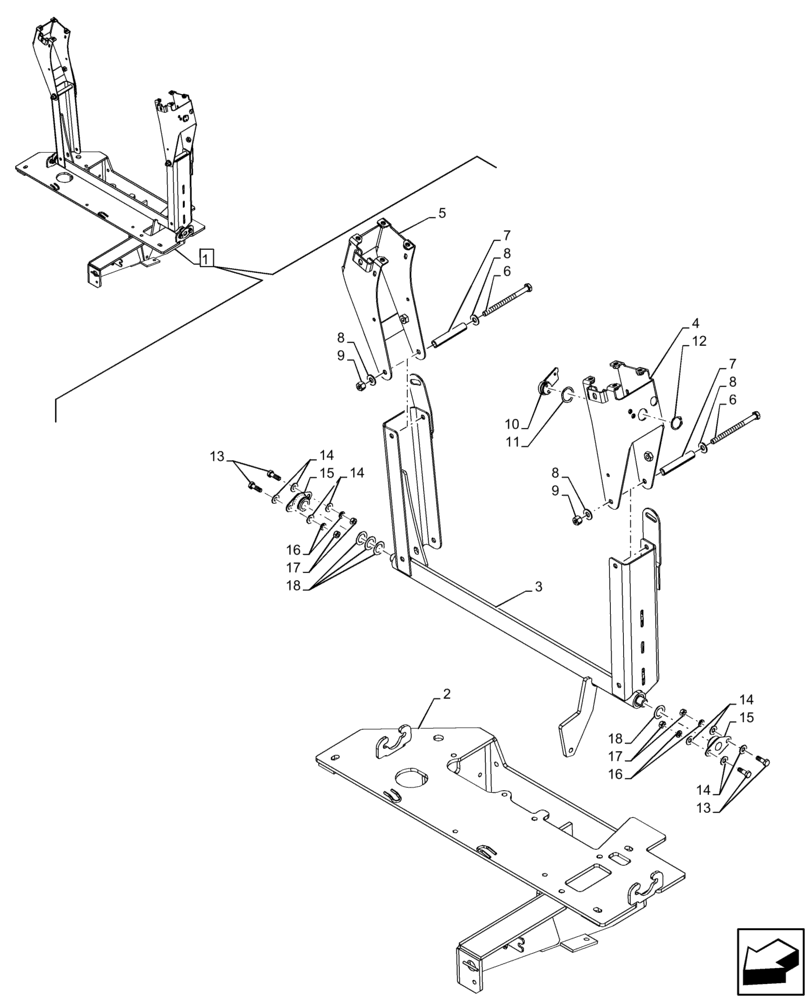

Схема запчастей Case 580N EP - (35.357.AB[02]) - VAR - 423078, 747669 - BACKHOE ARM, PILOT CONTROLS, SUPPORT (35) - HYDRAULIC SYSTEMS
8
15
18
14
6
17
4
18
17
8
11
5
13
10
16
7
3
6
15
13
8
16
8
14
1
9
14
9
14
7
2
12

Артикул

Название

Примечание

Количество

1

87440711

TOWER

ASSY, Pilot Control, Incl 2 - 18

1шт.

2

87440710

SUPPORT

1шт.

3

87435275

PIVOT ASSY.

1шт.

4

87440704

SUPPORT

RH

1шт.

5

87440706

SUPPORT

LH

1шт.

6

814-10130

BOLT,Hex, M10 x 1.5 x 130mm, Cl 8.8

2шт.

7

87329475

SPACER,11.06mm ID x 15.88mm OD x 91mm L

2шт.

8

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

4шт.

9

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

10

87431529

LEVER

1шт.

11

87405706

WAVE WASHER,27mm ID x 34mm OD x 2.52mm Thk

1шт.

12

103-11100

SNAP RING,#100, .925", Ext

1шт.

13

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

4шт.

14

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

8шт.

15

D148993

BEARING,19.06mm ID

2шт.

16

892-11008

LOCK WASHER,8mm ID

4шт.

17

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

18

A30881

SEALING WASHER,19.45mm ID x 31.35mm OD

4шт.

Выбрано товаров: 18
