Запчасти Case 580N (39.100.030) - MAIN FRAME, CURTAIN (39) - FRAMES AND BALLASTING

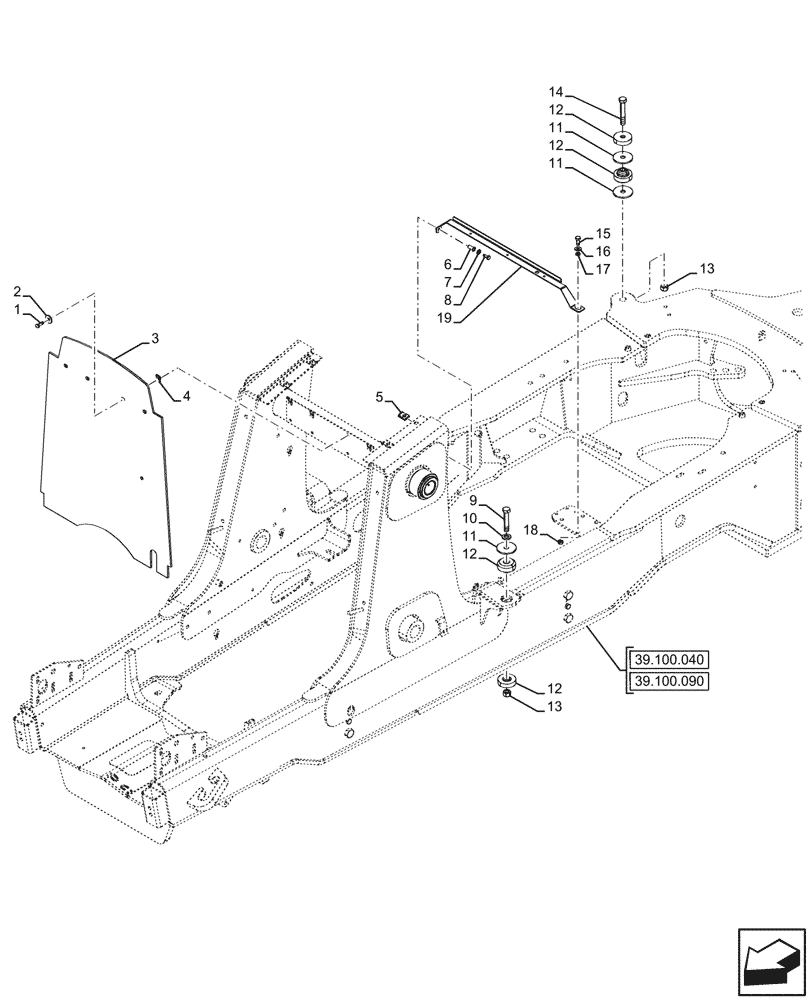

Схема запчастей Case 580N - (39.100.030) - MAIN FRAME, CURTAIN (39) - FRAMES AND BALLASTING
39.100.090
1
9
14
19
4
12
11
6
12
18
11
11
7
12
5
10
3
12
13
8
17
15
13
2
16
39.100.040

Артикул

Название

Примечание

Количество

1

806-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9

4шт.

2

87687101

WASHER,10.65mm ID x 31mm OD x 3.3mm Thk

4шт.

3

87652272

CURTAIN

Barrier

1шт.

4

833-40408

NUT,M8, U

4шт.

5

833-40310

NUT,M10, U

4шт.

6

87417383

THREADED INSERT,M8 x 1.25

1шт.

7

87655042

SPECIAL WASHER,8.8mm ID x 17.5mm OD x 2.2mm Thk

1шт.

8

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

1шт.

9

827-16085

BOLT,Hex, M16 x 2 x 85mm, Cl 10.9

2шт.

10

87655044

SPECIAL WASHER,17.75mm ID x 31.50mm OD x 4.20mm, HTS Boron, ZNM

2шт.

11

47384148

WASHER,17mm ID x 70mm OD x 4.50mm, HTS ZNM

6шт.

12

411892A1

RUBBER MOUNTING

4шт.

13

829-1416

NUT,M16, Cl 10

4шт.

14

827-16100

BOLT,Hex, M16 x 2 x 100mm, Cl 10.9

2шт.

15

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

1шт.

16

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

2шт.

17

84342280

SPACER,10.5mm ID x 15.5mm OD x 3mm Thk

1шт.

18

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

19

47634761

BRACKET

C Channel, Grey

1шт.

Выбрано товаров: 19
