(03-07) - INJECTION EQUIPMENT - PIPING

Запчасти Case 580M (03-07) - INJECTION EQUIPMENT - PIPING (03) - FUEL SYSTEM

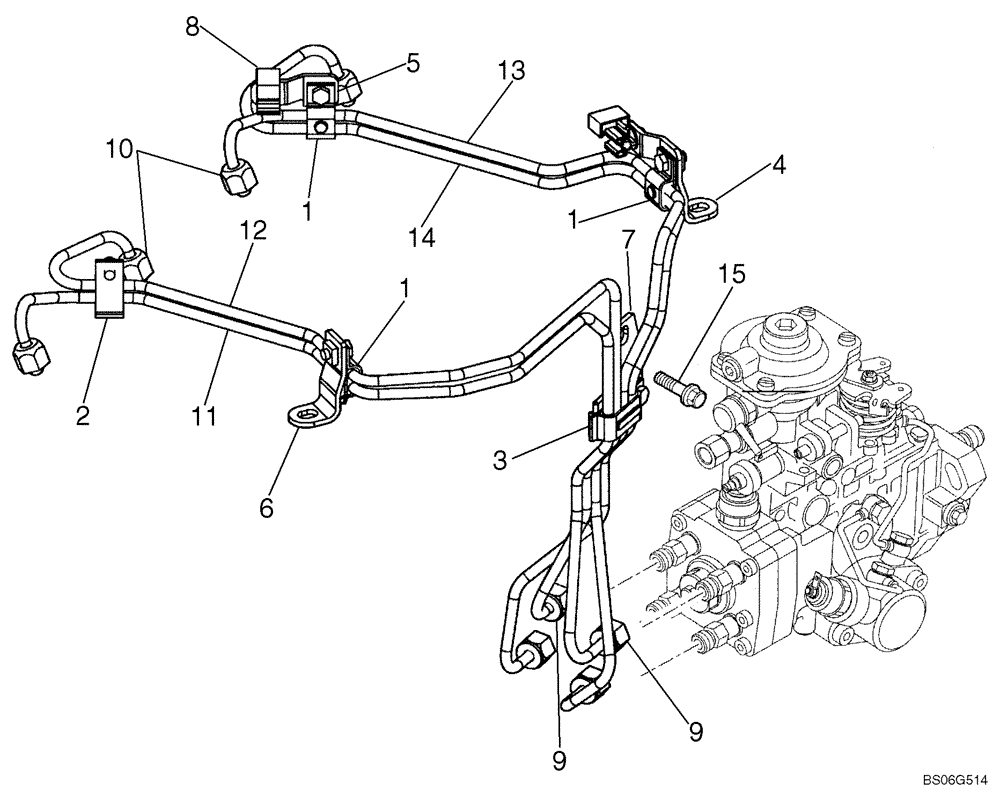

Схема запчастей Case 580M - (03-07) - INJECTION EQUIPMENT - PIPING (03) - FUEL SYSTEM
7
9
6
15
13
2
14
1
9
10
1
3
1
11
4
8
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2852075

PIPE SET

Fuel Injection Tube; Incl. Ref 2 - 15

1шт.

1

2852871

BRACKET

Fuel Injection Pipe

3шт.

2

2852872

BRACKET

Fuel Injection Pipe

1шт.

3

2852873

BRACKET

Fuel Injection Pipe

1шт.

4

2852874

BRACKET

Fuel Injection Pipe

1шт.

5

2852875

BRACKET

Fuel Injection Pipe

1шт.

6

2852876

BRACKET

Fuel Injection Pipe

1шт.

7

2852877

BRACKET

Fuel Injection Pipe

1шт.

8

2852878

CLAMP BRACKET

2шт.

9

2852879

NUT

4шт.

10

2852880

NUT

4шт.

11

2852881

INJECTION PIPE

Cylinder #1

1шт.

12

2852882

INJECTION PIPE

Cylinder #2

1шт.

13

2852883

INJECTION PIPE

Cylinder #3

1шт.

14

2852884

INJECTION PIPE

Cylinder #4

1шт.

15

4896884

BOLT,Flng, M8 x 1.25 x 16mm, Cl 10.9

1шт.
