(09-24A) - BOOM GUARD

Запчасти Case 580M (09-24A) - BOOM GUARD (09) - CHASSIS/ATTACHMENTS

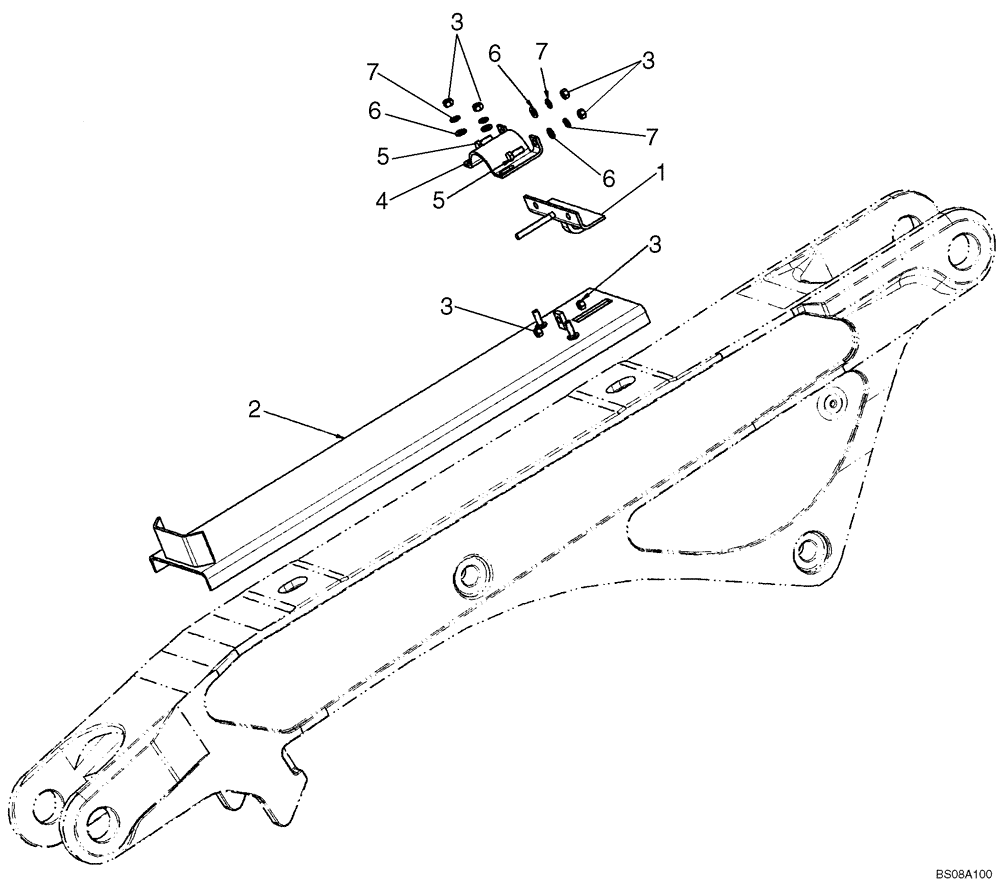

Схема запчастей Case 580M - (09-24A) - BOOM GUARD (09) - CHASSIS/ATTACHMENTS
3
1
7
5
2
7
4
7
6
5
3
3
6
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87537209

GUARD

Boom; Incl. 1 - 7

1шт.

1

87537207

GUARD

Clevis

1шт.

2

87537201

GUARD

Boom

1шт.

3

829-1412

NUT,M12, Cl 10.9

6шт.

4

87537208

GUARD

Cover

1шт.

5

614-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 8.8, Full Thd

2шт.

6

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

4шт.

7

892-11012

LOCK WASHER,M12

4шт.
