Запчасти Case 580M (09-23) - BOOM LATCH (09) - CHASSIS/ATTACHMENTS

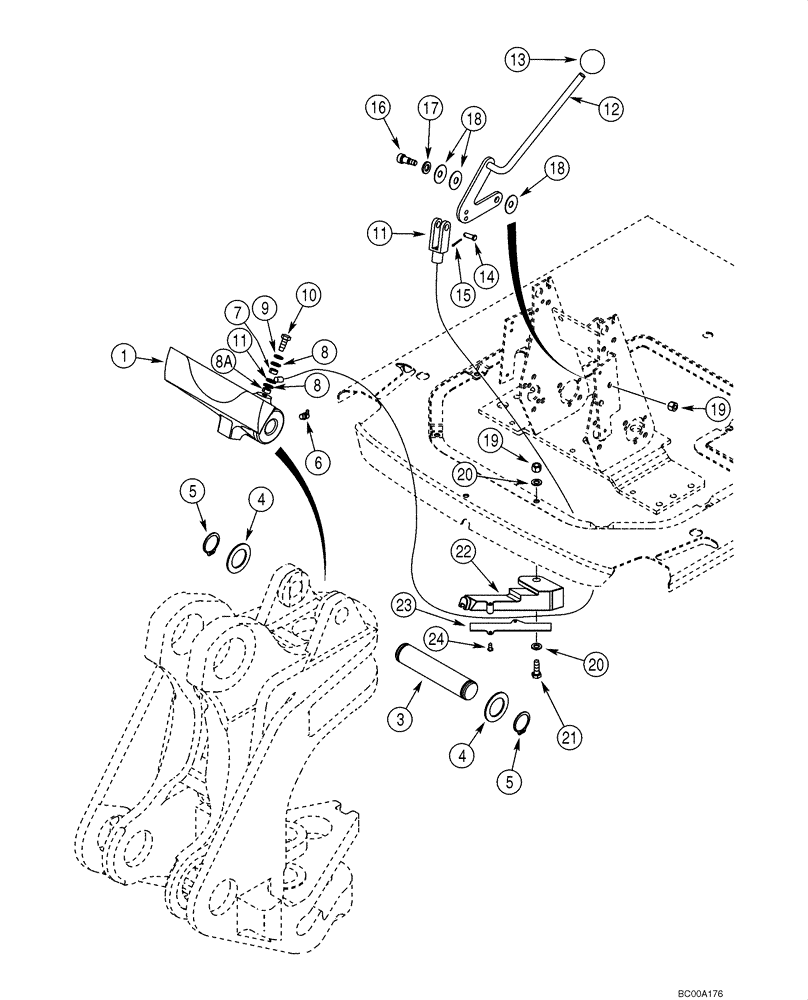

Схема запчастей Case 580M - (09-23) - BOOM LATCH (09) - CHASSIS/ATTACHMENTS
16
12
19
20
7
23
17
15
8
4
4
18
1
21
11
22
8
13
18
9
6
24
14
11
8a
3
5
5
19
20
10

Артикул

Название

Примечание

Количество

1

379941A1

LATCH

1шт.

3

D129227

PIN,40mm OD x 196mm L

1шт.

4

D144592

WASHER,41mm ID

2шт.

5

800-44040

SNAP RING,M40, Ext

2шт.

6

219-55

LUBE NIPPLE,90 Degree Elbow, 1/8" - 27 NPTF

1шт.

7

D143417

SPACER,10.31mm ID x 15.88mm OD x 6.4mm L

1шт.

8b

396092A1

SPACER,11.05mm ID x 15.88mm OD x 24mm L

1шт.

9

892-11010

LOCK WASHER,M10

1шт.

10

614-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

1шт.

11

395832A2

CABLE

1шт.

12

394291A1

LEVER

1шт.

13

D59912

KNOB

1шт.

14

D149287

PIN,7.9mm OD x 26.72mm L

1шт.

15

432-612

COTTER PIN,3/32" x 3/4"

1шт.

16

561-706

HEX SOC SCREW,M10 x 34.4, 12 x 16mm shldr, Cl 12.9

1шт.

17

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

18

D148962

WASHER,12.7mm ID x 38.1mm OD x 1.19mm Thk

Belleville

3шт.

19

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

21

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

1шт.

22

363276A2

GUIDE

1шт.

23

363277A1

CABLE RETAINER

1шт.

24

187-1917

SELF-TAP SCREW,Pan Hd, #8-16 x 5/8"

2шт.

8

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

20

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

11 x 21 x 2 mm

2шт.

Выбрано товаров: 24
