(564) - SELECTOR VALVE - FLOW DIVIDER - RELIEF VALVE

Запчасти Case 580G (564) - SELECTOR VALVE - FLOW DIVIDER - RELIEF VALVE (09) - CHASSIS/ATTACHMENTS

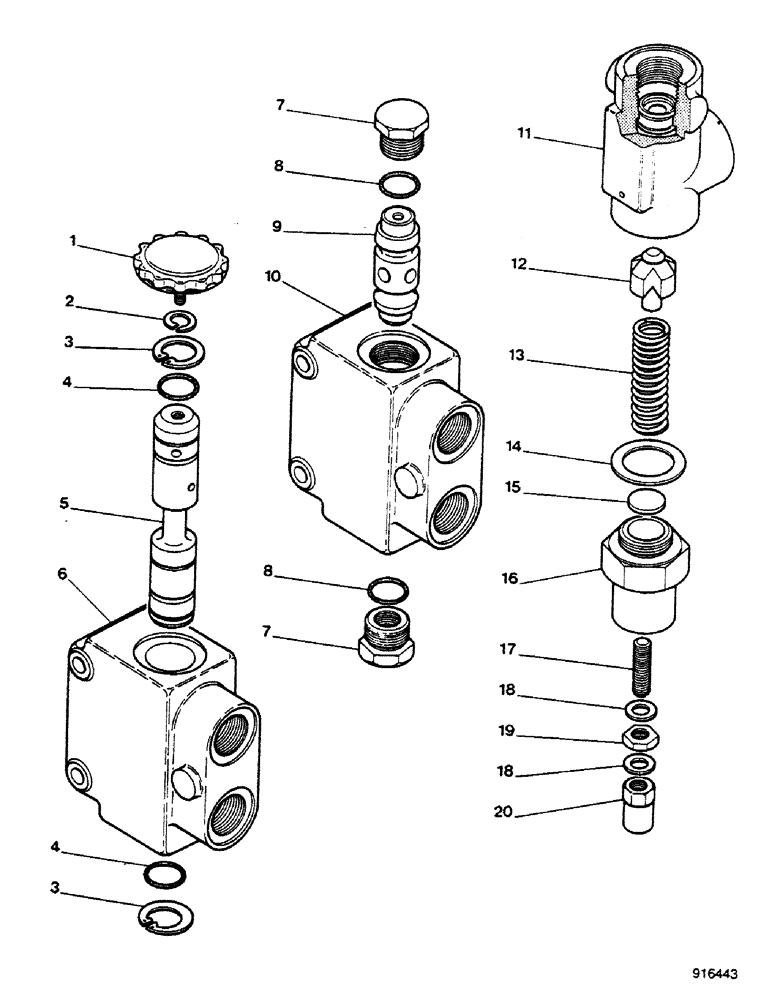

Схема запчастей Case 580G - (564) - SELECTOR VALVE - FLOW DIVIDER - RELIEF VALVE (09) - CHASSIS/ATTACHMENTS
8
10
4
13
19
11
3
9
4
18
7
15
16
12
3
16
1
5
20
8
2
14
7
17
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E42569

VALVE

SPARE PART Includes: Ref. 1 - 6

1шт.

1

E42678

KNOB

SPARE PART

1шт.

2

193-29

LOCK WASHER,Int Tooth, 5/16"

1шт.

3

E42677

RING

SPARE PART snap

2шт.

4

E42676

O-RING

SPARE PART

2шт.

5

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

6

NSS

NOT SOLD SEPARAT

BODY

1шт.

E42641

DIVIDER

Includes: Ref. 7 - 10

1шт.

7

E42680

PLUG

SPARE PART

2шт.

8

E42679

O-RING

SPARE PART

2шт.

9

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

10

NSS

NOT SOLD SEPARAT

BODY

1шт.

E42570

VALVE

SPARE PART relief, Includes: Ref. 11 - 20

1шт.

11

NSS

NOT SOLD SEPARAT

BODY

1шт.

12

S13089

X

POPPET

1шт.

13

23136

SPRING

SPARE PART

1шт.

14

23148

SEAL

SPARE PART

1шт.

15

23143

WASHER

SPARE PART

1шт.

16

S13052

CAP

1шт.

17

23140

STUD

SPARE PART

1шт.

18

E42674

SEAL

SPARE PART

2шт.

19

25-156

JAM NUT,Jam, 3/8"-24, G5

1шт.

20

NLS

NO LONGER SERVICED

Cap Nut

1шт.
