Запчасти Case 580G (334) - BACKHOE - DIPPER EXTENSION CYLINDER (08) - HYDRAULICS

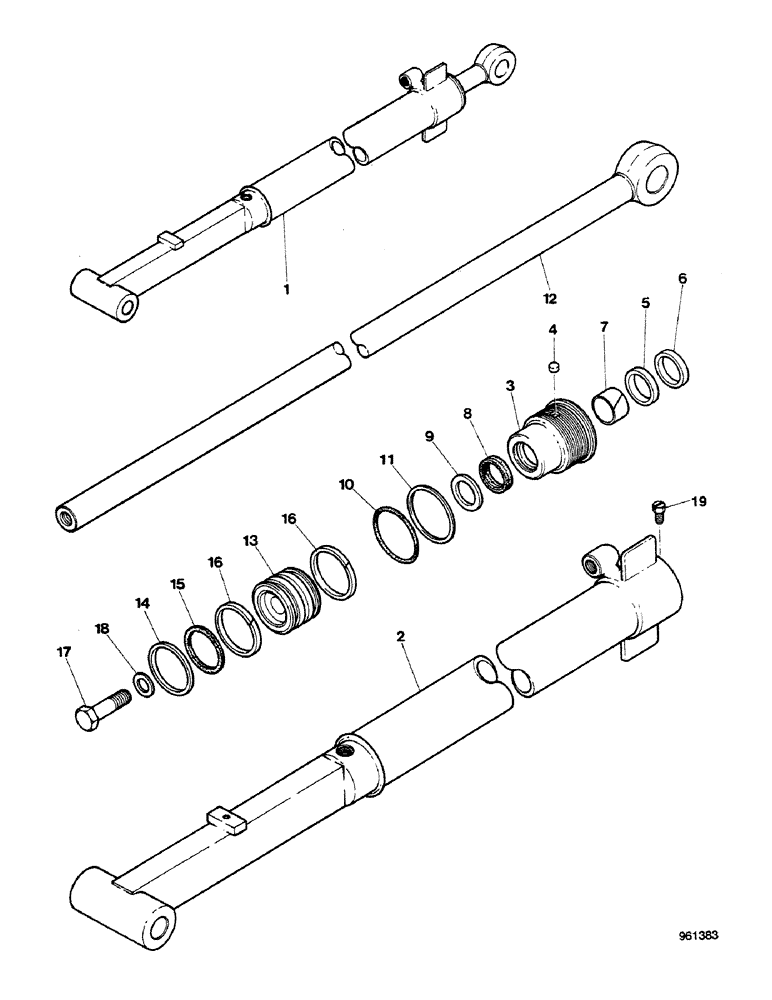

Схема запчастей Case 580G - (334) - BACKHOE - DIPPER EXTENSION CYLINDER (08) - HYDRAULICS
14
8
1
6
7
16
9
5
3
4
15
10
12
18
13
11
2
16
17
19

Артикул

Название

Примечание

Количество

1

G101183

CYLINDER

ASSY, Includes: Ref. 2 - 19

1шт.

2

G32699

TUBE,72.80 mm L

1шт.

G104222

GLAND

ASSY, Includes: Ref. 3 - 11

1шт.

3

NSS

NOT SOLD SEPARAT

GLAND

1шт.

4

G102569

PLUG

If used

1шт.

5

NSS

NOT SOLD SEPARAT

RING

1шт.

6

D95142

WIPER SEAL,1.5" ID x 2" OD x 0.31" Thk

wiper

1шт.

Part of Seal Kit, P/N G109452

1шт.

7

G102424

BUSHING,38.1mm ID x 41.17mm OD x 25.15mm L

1шт.

Part of Seal Kit, P/N G109452

1шт.

8

G107921

SEAL,38.07mm ID x 50.93mm OD x 10.69mm Thk

See G100776

1шт.

Part of Seal Kit, P/N G109452

1шт.

9

G109093

SEAL,37.72mm ID x 50.98mm OD x 3.05mm Thk

1шт.

Part of Seal Kit, P/N G109452

1шт.

10

A30095

O-RING,0.139" Thk x 2.984" ID, -234, Cl 5, 75 Duro

1шт.

Part of Seal Kit, P/N G109452

1шт.

11

G32122

BACK-UP RING,75.82mm ID x 81.92mm OD x 1.4mm Thk

backup

1шт.

Part of Seal Kit, P/N G109452

1шт.

12

G33143

PISTON ROD

1шт.

13

G100442

PISTON

1шт.

14

G102288

SEAL,Locking, 71.71mm ID x 76.43mm OD x 6.96mm Thk

1шт.

Part of Seal Kit, P/N G109452

1шт.

15

G100444

SEALING RING,Square, 5.28mm Thk x 62.61mm ID

backup

1шт.

Part of Seal Kit, P/N G109452

1шт.

16

G100449

WEAR RING,Split, 69.85mm ID x 76.2mm OD x 9.52mm Thk

2шт.

Part of Seal Kit, P/N G109452

1шт.

17

28-1240

BOLT,Hex, 3/4" - 16 x 2-1/2", Gr 8

1шт.

18

G32317

WASHER,33.34mm ID x 63.5mm OD x 2.38mm Thk

1шт.

19

187-1524

SELF-TAP SCREW,Hex Hd, #8 x 3/8"

1шт.

G109452

GASKET KIT

Includes: Ref. 6 - 11 and 14 - 16

1шт.

G100776

SEAL

(Special seal for severe heat or cold)

1шт.

Выбрано товаров: 31
