(276) - LOADER CONTROL VALVE - BUCKET SPOOL

Запчасти Case 580G (276) - LOADER CONTROL VALVE - BUCKET SPOOL (08) - HYDRAULICS

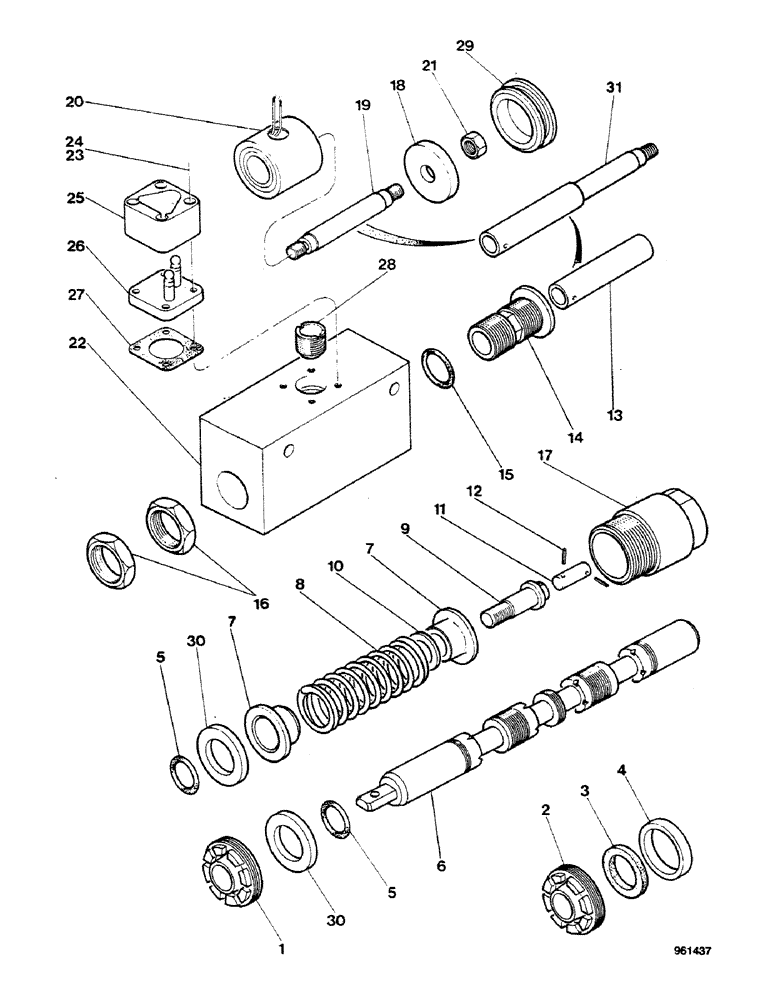

Схема запчастей Case 580G - (276) - LOADER CONTROL VALVE - BUCKET SPOOL (08) - HYDRAULICS
21
2
23
20
19
28
24
5
15
1
5
30
30
12
7
16
26
25
4
3
14
18
5
8
7
27
10
29
11
17
22
13
31
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

N8524

SPOOL

ASSY, Includes: Ref. 1 - 31

1шт.

1

D80412

GLAND

ASSY, Includes: Ref. 2 - 4

1шт.

2

NSS

NOT SOLD SEPARAT

GLAND

1шт.

3

A14527

SCRAPER

1шт.

4

NSS

NOT SOLD SEPARAT

SLEEVE

1шт.

5

G108461

O-RING

2шт.

6

N8525

SPOOL

1шт.

7

A14533

BRONZE BUSHING

SPRING seat

2шт.

8

A25285

SPRING

centering

1шт.

9

L36048

PLUG

SCREW

1шт.

10

A25286

WASHER

1шт.

11

D33858

LINK

1шт.

12

138-2012

PIN,1/8" x 1/2", Coiled

2шт.

13

L36049

SPACER

N9078

1шт.

14

L36046

CONNECTOR, ELEC

CONNECTOR

1шт.

15

F62114

O-RING,0.103" Thk x 0.674" ID, -115, Cl 5, 75 Duro

1шт.

16

L36045

NUT

2шт.

17

L36047

CAP

housing

1шт.

18

N6008

WASHER

1шт.

19

L36050

BUSHING

N9078

1шт.

20

D78419

COIL

SLEEVE

1шт.

21

25-114

NUT,1/4"-28, G5

1шт.

22

L36040

CAP

housing

1шт.

23

187-1351

SELF-TAP SCREW,Cross Pan Hd, #4 x 1"

4шт.

24

192-53

LOCK WASHER,#4

4шт.

25

N6046

COVER

1шт.

26

N6642

CONNECTOR, ELEC

CONNECTOR

1шт.

27

D80410

GASKET

1шт.

28

L36042

TUBE

1шт.

29

L36039

CAP

1шт.

30

A14535

RETAINER

2шт.

31

N9078

SPACER

1шт.
