(169A) - LOADER CONTROL VALVE, TILT SPOOL

Запчасти Case 580F (169A) - LOADER CONTROL VALVE, TILT SPOOL (35) - HYDRAULIC SYSTEMS

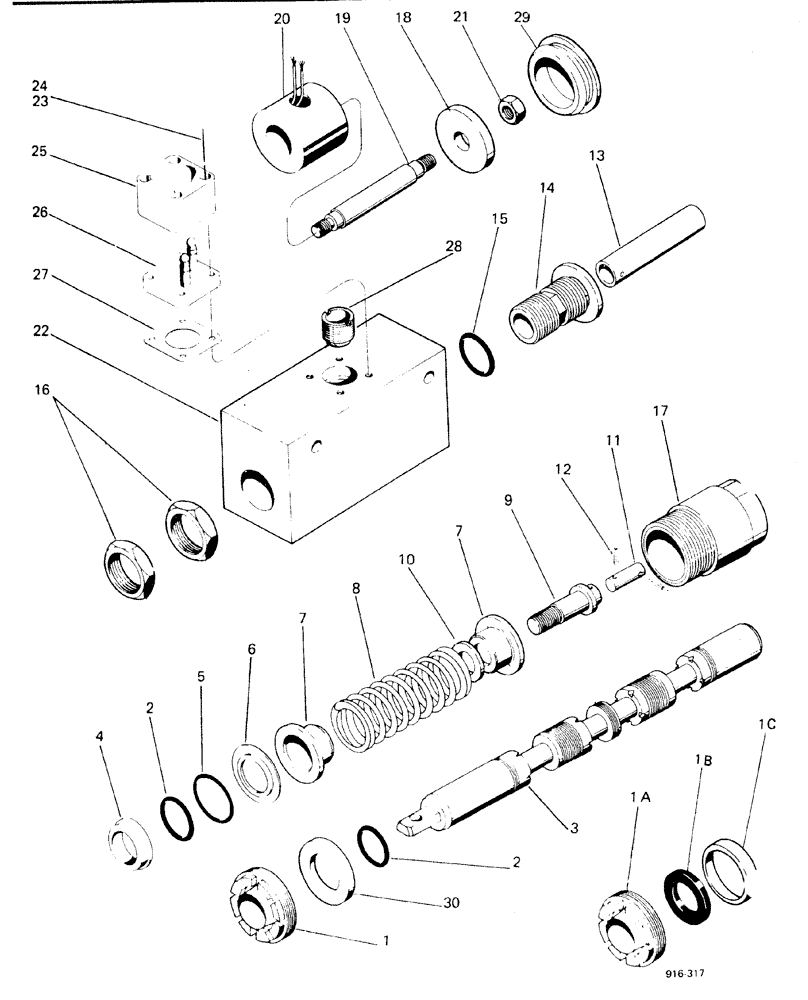

Схема запчастей Case 580F - (169A) - LOADER CONTROL VALVE, TILT SPOOL (35) - HYDRAULIC SYSTEMS
21
1a
12
11
24
26
2
9
14
15
29
7
10
1
18
17
2
1b
1c
4
6
23
8
13
25
27
19
30
28
7
16
3
22
5
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

N6044

NO LONGER SERVICED

SPOOL complete

1шт.

1

D80412

GLAND

SEAL

1шт.

1a

NSS

NOT SOLD SEPARAT

GLAND

1шт.

1b

A14527

SCRAPER

WIPER

1шт.

1c

NSS

NOT SOLD SEPARAT

SLEEVE

1шт.

2

A27365

O-RING,0.103" Thk x 0.75" ID, -116, Cl 5, 75 Duro

2шт.

3

L36051

SPOOL

1шт.

4

N6047

RETAINER

1шт.

5

W16177

O-RING

large

1шт.

6

N6048

RETAINER

SPARE PART

1шт.

7

A14533

BRONZE BUSHING

RETAINER

2шт.

8

A25285

SPRING

1шт.

9

L36048

PLUG

1шт.

10

A25286

WASHER

1шт.

11

D33858

LINK

1шт.

12

138-2012

PIN,1/8" x 1/2", Coiled

2шт.

13

L36049

SPACER

SPACER

1шт.

14

L36046

CONNECTOR, ELEC

CONNECTOR

1шт.

15

F62114

O-RING,0.103" Thk x 0.674" ID, -115, Cl 5, 75 Duro

SEAL

1шт.

16

L36045

NUT

2шт.

17

L36047

CAP

1шт.

18

N6008

WASHER

DETENT magnetic

1шт.

19

L36050

BUSHING

SPACER

1шт.

20

D78419

COIL

SLEEVE

1шт.

21

25-114

NUT,1/4"-28, G5

1шт.

22

L36040

CAP

HOUSING

1шт.

23

187-1351

SELF-TAP SCREW,Cross Pan Hd, #4 x 1"

4шт.

24

19253

BUSHING

WASHER

4шт.

25

N6046

COVER

1шт.

26

N6045

CONNECTOR, ELEC

CONNECTOR

1шт.

27

D80410

GASKET

1шт.

28

L36042

TUBE

LOCK coil

1шт.

29

L36039

CAP

1шт.

30

A14535

RETAINER

1шт.
