(090) - TRANSMISSION BRAKE, FOR GERMANY

Запчасти Case 580F (090) - TRANSMISSION BRAKE, FOR GERMANY (33) - BRAKES & CONTROLS

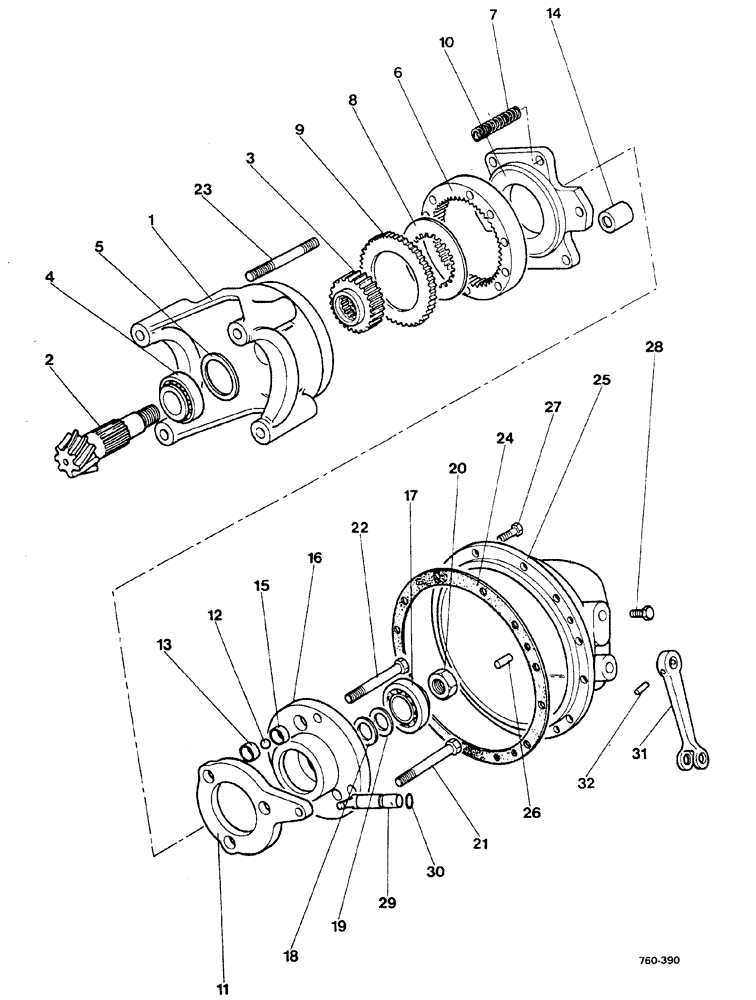

Схема запчастей Case 580F - (090) - TRANSMISSION BRAKE, FOR GERMANY (33) - BRAKES & CONTROLS
30
25
24
20
7
28
14
1
10
19
11
32
27
15
2
4
21
29
12
9
31
13
3
23
16
22
6
5
17
8
26
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K964847

PLATE

1шт.

2

K949139

SHAFT ASSY.

PINION

1шт.

3

K949140

GEAR

1шт.

4

K690766

TAPERED BEARING

1шт.

5

K30578

NO LONGER SERVICED

SHIM

1шт.

6

K949141

CLUTCH

RING

1шт.

7

K13226

SPRING

6шт.

8

K902393

DISC

DISC

5шт.

9

K902394

PLATE

DISC

6шт.

10

K918714

BLOCK

thrust

1шт.

11

K923223

PLATE

1шт.

12

211-214

BALL,1/2" Dia

6шт.

13

K918871

BUTTON

SPARE PART thrust

3шт.

14

K627069

BUSHING

4шт.

15

K918870

PLUG

BUTTON thrust

3шт.

16

K918717

HOUSING

1шт.

17

K620084

BEARING, ROLLER

1шт.

18

K626733

WASHER

2шт.

19

K626200

SHIM,.002" Thk

1шт.

K626201

SHIM,.003" Thk

1шт.

K626202

SHIM,.005" Thk

1шт.

K626203

SHIM,.010" Thk

1шт.

20

K617592

NUT

1шт.

K626912

WASHER

1шт.

21

13-880

BOLT,Hex, 1/2" - 13 x 5", Gr 5

2шт.

22

K600899

SCREW

2шт.

131-70

NUT,1/2"-13, GB

4шт.

23

K608609

STUD

4шт.

25-1010

NUT,5/8"-11, G5

4шт.

K626389

BEARING WASHER

TABWASHER

4шт.

24

K205398

GASKET

1шт.

25

K948936

COVER

1шт.

26

K30362

PIN

SPARE PART dowel

1шт.

27

13-716

BOLT,Hex, 7/16" - 14 x 1", Gr 5

12шт.

92-7

LOCK WASHER,7/16"

12шт.

28

K623825

PLUG

1шт.

K626793

WASHER

1шт.

29

K918716

SHAFT

1шт.

30

K24556

O-RING,0.734" ID x 1.012" OD x 0.139"

O

1шт.

31

K918968

ARM

SPARE PART LEVER

1шт.

32

K690862

PIN

SPARE PART

1шт.
