(331C) - SWIVEL PLATE, FOR SWEDEN

Запчасти Case 580F (331C) - SWIVEL PLATE, FOR SWEDEN (90) - PLATFORM, CAB, BODYWORK AND DECALS

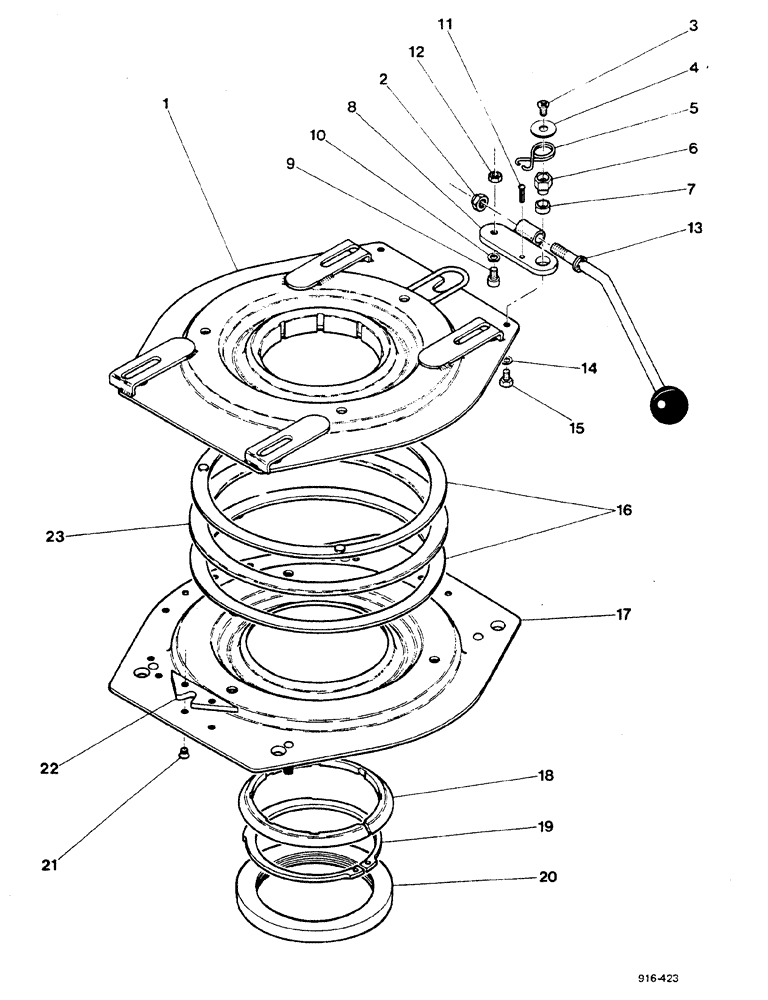

Схема запчастей Case 580F - (331C) - SWIVEL PLATE, FOR SWEDEN (90) - PLATFORM, CAB, BODYWORK AND DECALS
19
20
16
21
1
4
6
13
3
14
7
2
8
11
12
18
17
9
10
15
5
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E41772

LENS

PLATE ASSY., swivel, Includes: Ref. 1-23

1шт.

1

NSS

NOT SOLD SEPARAT

PLATE

1шт.

2

E43003

NUT

1шт.

3

E43000

SCREW

1шт.

4

E42999

WASHER

1шт.

5

E42998

SPRING

1шт.

6

E42997

NUT

1шт.

E42996

WINDOW

BAR ASSY., locking, Includes: Ref. 7-12

1шт.

7

NSS

NOT SOLD SEPARAT

SPACER

1шт.

8

NSS

NOT SOLD SEPARAT

BAR locking

1шт.

9

NSS

NOT SOLD SEPARAT

SCREW

1шт.

10

NSS

NOT SOLD SEPARAT

WASHER

1шт.

11

NSS

NOT SOLD SEPARAT

PIN

1шт.

12

NSS

NOT SOLD SEPARAT

NUT

1шт.

13

E43001

LEVER

1шт.

14

E43006

WASHER

1шт.

15

813-1012

CAPSCREW

1шт.

16

E42989

RING

2шт.

17

NSS

NOT SOLD SEPARAT

PLATE

1шт.

18

E42993

BUSHING

1шт.

19

E42994

RING retaining, if used

1шт.

20

E42995

RING retaining, if used

1шт.

21

E42988

SCREW

1шт.

quantity is 2 to 4

1шт.

22

E42991

STOP

1шт.

quantity is 1 or 2

1шт.

23

E42990

RING

1шт.
