(272) - AXIAL BACKHOE, LEVERS AND CONTROLS, VALVES

Запчасти Case 580F (272) - AXIAL BACKHOE, LEVERS AND CONTROLS, VALVES (84) - BOOMS, DIPPERS & BUCKETS

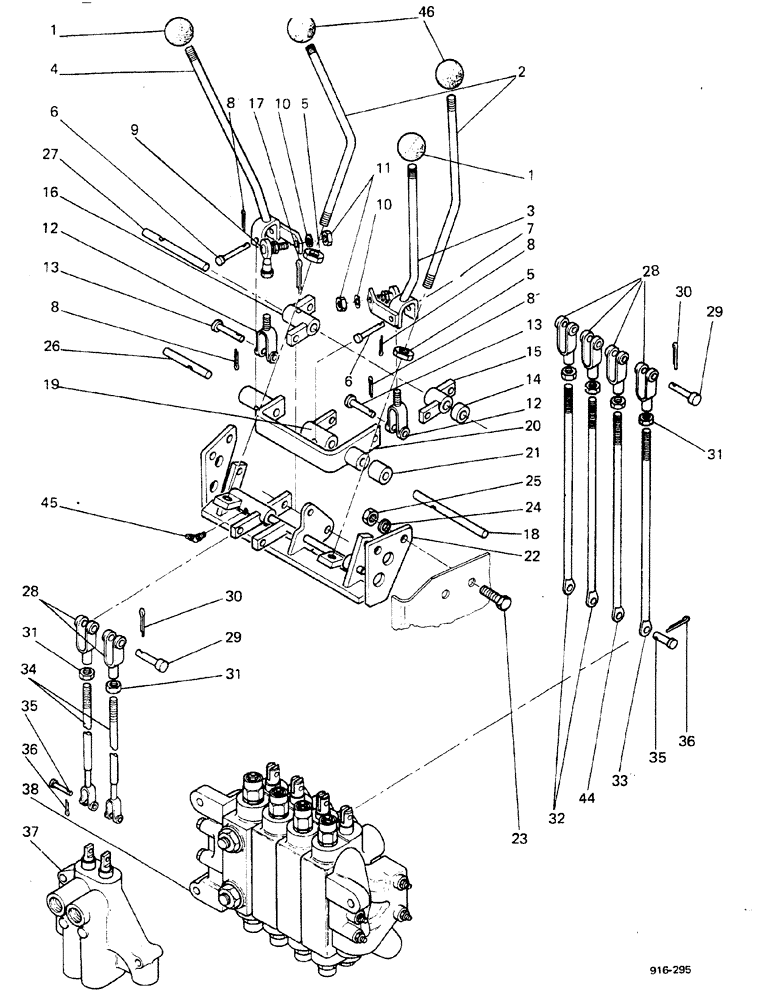

Схема запчастей Case 580F - (272) - AXIAL BACKHOE, LEVERS AND CONTROLS, VALVES (84) - BOOMS, DIPPERS & BUCKETS
29
31
24
44
36
13
32
38
33
13
26
14
46
29
35
23
8
20
35
18
5
4
31
6
21
7
34
6
9
22
8
3
16
45
31
10
12
28
8
12
30
2
36
15
37
27
8
17
28
1
1
30
19
5
11
10
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D59912

KNOB

2шт.

2

E40477

LEVER

2шт.

3

E41576

LEVER

R.H.

1шт.

4

E41575

LEVER

SPARE PART L.H.

1шт.

5

25-158

JAM NUT,Jam, 1/2"-20, G5

2шт.

6

141-15

CLEVIS PIN,1/4" x 1.969"

2шт.

7

195-18

WASHER,1/4"

2шт.

8

132-5

COTTER PIN,1/16" x 1/2"

4шт.

9

D52241

BALL JOINT

2шт.

10

92-4

LOCK WASHER,1/4"

2шт.

11

25-114

NUT,1/4"-28, G5

2шт.

12

D52778

YOKE

UNIVERSAL JOINT YOKE

2шт.

13

141-2

CLEVIS PIN,1/4" x .770"

2шт.

14

D58552

BUSHING

1шт.

15

D69925

ARM

BELLCRANK

1шт.

16

D69924

DIPPER

BELLCRANK

1шт.

17

132-95

COTTER PIN,3/16" x 1 1/2"

1шт.

18

D69920

SHAFT

1шт.

19

D75153

ARM

1шт.

20

D69908

ARM

1шт.

21

D69910

SPACER

1шт.

22

D69933

BRACKET

1шт.

23

13-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5, Full Thd

4шт.

24

92-6

LOCK WASHER,3/8"

4шт.

25

25-106

NUT,3/8"-16, G5

4шт.

26

D69918

SHAFT

1шт.

27

D69921

SHAFT

1шт.

28

213-4

ADJUSTABLE CLEVIS,3/8"-24 x 2 1/2"

YOKE

6шт.

29

141-4

CLEVIS PIN,3/8" x 1.060"

6шт.

30

132-26

COTTER PIN

3/32" x 3/4"

6шт.

31

25-116

NUT,Hex, 3/8"-24, G5

6шт.

32

E40236

ROD

SPARE PART

2шт.

33

E40235

ROD

SPARE PART

1шт.

34

E40237

ROD

2шт.

35

141-3

CLEVIS PIN,5/16" x .940"

6шт.

36

132-26

COTTER PIN

3/32" x 3/4"

6шт.

37

REF

INSTRUCTION

VALVE, see Figure 246

1шт.

38

REF

INSTRUCTION

VALVE, see Figure 234

1шт.

44

E40235

ROD

SPARE PART

1шт.

45

219-55

LUBE NIPPLE,90 Degree Elbow, 1/8" - 27 NPTF

1шт.

46

E35899

KNOB

2шт.
