(286) - D54599 BACKHOE BUCKET SECTION

Запчасти Case 35 (286) - D54599 BACKHOE BUCKET SECTION

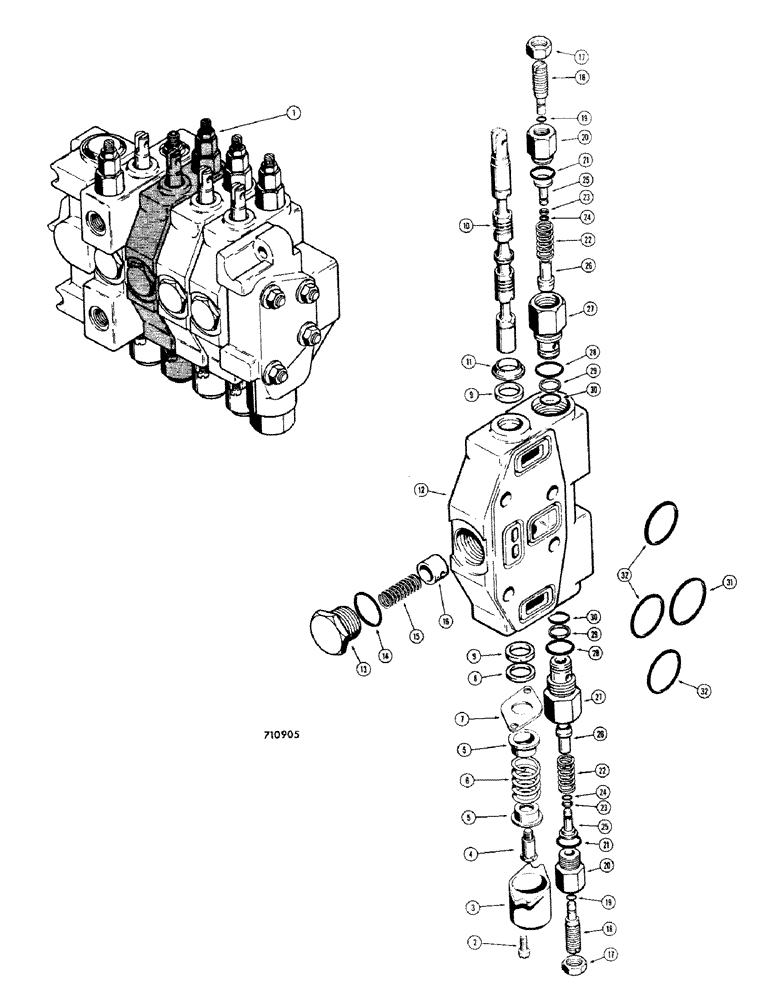

Схема запчастей Case 35 - (286) - D54599 BACKHOE BUCKET SECTION
9
19
3
27
18
6
1
14
21
18
2
17
32
12
5
26
24
24
13
5
7
28
19
8
16
25
26
21
20
32
9
20
30
22
31
22
28
4
23
29
30
27
23
29
15
17
25
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D54599

KNIFE SECTION

Bucket section

1шт.

2

71-512

SCREW,Slotted Fil Hd, 5/16"-18 x 3/4"

"5/16" x 3/4" NC"

2шт.

3

D32221

COVER

Cap

1шт.

4

D32128

BOLT (SPREADER)

Bolt

1шт.

5

D32130

GUIDE

2шт.

6

D54846

VALVE SPRING

Spring

1шт.

7

D54805

PLATE ASSY.

Plate-retaining

1шт.

8

D26829

RING

-backup

1шт.

9

D36830

RING

Seal

2шт.

10

NUS-NSS

Spool NEG

1шт.

11

D54804

WIPER SEAL

Wiper

1шт.

12

NUS-NSS

Housing NEG

1шт.

13

39007

CAP

1шт.

14

A27342

O-RING,1.109" ID x 1.387" OD x 0.139"

"O" Ring

1шт.

15

R15308

VALVE SPRING

Spring

1шт.

16

D45694

SPOOL

Poppet

1шт.

D54842

FILTER

Cartridge ass'y

2шт.

17

25-158

JAM NUT,Jam, 1/2"-20, G5

-hex. "1/2" NF"

1шт.

18

D54856

SCREW

1шт.

19

T41959

O-RING

"O" Ring

1шт.

20

D54857

CYLINDER END CAP

Cap

1шт.

22

D54858

VALVE SPRING

Spring

1шт.

23

D54860

RING

-back-up

1шт.

24

T41959

O-RING

"O" Ring

1шт.

25

D54855

PLUNGER

1шт.

26

D54854

SEAT

1шт.

27

NUS-NSS

Body NEG

1шт.

28

A35104

O-RING,0.103" Thk x 0.862" ID, -118, Cl 5, 75 Duro

"O" Ring (Outer)

1шт.

29

A34493

RING,16.33mm ID x 19.02mm OD x 1.25mm Thk

-back-up

1шт.

30

D54849

O-RING,0.139" Thk x 0.796" ID, -211, Cl 6, 90 Duro

"O" Ring (Inner)

1шт.

31

L32985

GASKET

"O" Ring (large)

1шт.

32

D26820

O-RING,0.103" Thk x 1.549" ID, -129, Cl 5, 75 Duro

"O" Ring (small)

3шт.

21

218-5006

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8-1, 90 Duro, .644" ID x .087" Thk

1шт.
