Запчасти Case 588H (90.100.AU[02]) - ENGINE SIDE PANEL INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS

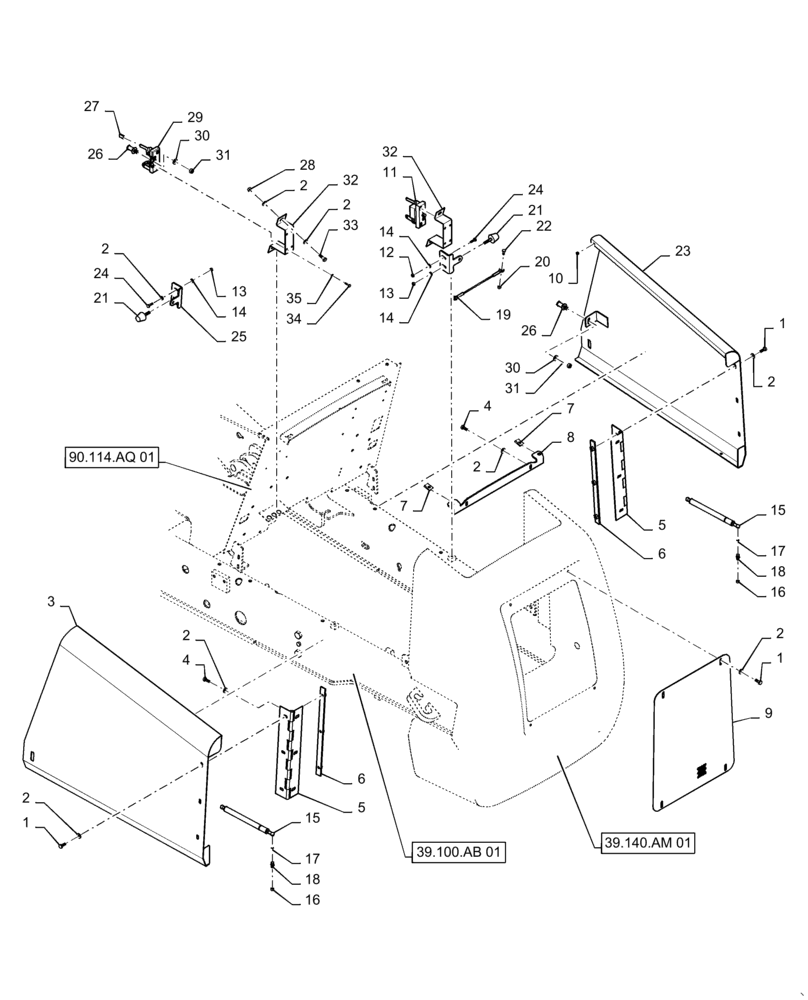

Схема запчастей Case 588H - (90.100.AU[02]) - ENGINE SIDE PANEL INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS
32
21
17
22
4
8
18
3
2
2
16
16
20
13
6
24
35
34
15
11
2
2
30
5
10
26
33
28
23
14
14
25
24
14
31
7
2
1
31
5
12
21
39.100.ab 01
27
2
9
4
17
2
90.114.aq 01
13
15
26
19
2
32
6
39.140.am 01
18
7
29
1
30
1

Артикул

Название

Примечание

Количество

1

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

8шт.

2

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

26шт.

3

47575955

DOOR

Panel LH

1шт.

4

806-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

8шт.

5

339480A1

HINGE

Side Panel

2шт.

6

339918A1

PLATE

With Door Attachment

2шт.

7

833-40310

NUT,M10, U

2шт.

8

362399A1

BRACKET

Hood

1шт.

9

340969A1

GRILLE

66% Open

1шт.

10

356283A1

GROMMET

Side Panel

2шт.

11

117714A1

LATCH

Door

1шт.

12

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

13

425-115

NUT,5/16"-24, G5

4шт.

14

87655042

SPECIAL WASHER,8.8mm ID x 17.5mm OD x 2.2mm Thk

8шт.

15

339361A1

SPRING

Gas

2шт.

16

230-4215

NUT,5/16"-18, GA

2шт.

17

F44883

CLIP,DIN 71805 - S10

Spring

4шт.

18

1340345C1

BALL STUD

Stud

4шт.

19

225059A1

CABLE,280mm L

Door

2шт.

20

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

21

346104A1

MOUNTING PARTS

Vibration

2шт.

22

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

23

47575958

DOOR

Panel RH

1шт.

24

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

25

339578A1

BAR

Lock Tab

2шт.

26

328534A1

BOLT

Striker

2шт.

27

60-6423T1

CAP

End

2шт.

28

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.

29

330278A1

LATCH

Left Hand Door

1шт.

30

87655043

WASHER,M12, 13.65mm ID x 24.90mm OD x 3.20mm, HT Boron, ZNM

2шт.

31

425-107

NUT,7/16"-14, G5

2шт.

32

328309A1

BRACKET

Door Latch

2шт.

33

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

4шт.

34

413-416

BOLT,Hex, 1/4" - 20 x 1", Gr 5

4шт.

35

492-11025

LOCK WASHER,1/4"

4шт.

Выбрано товаров: 35
