(05-03) - PUMP ASSY - STEERING HAND

Запчасти Case 588G (05-03) - PUMP ASSY - STEERING HAND (05) - STEERING

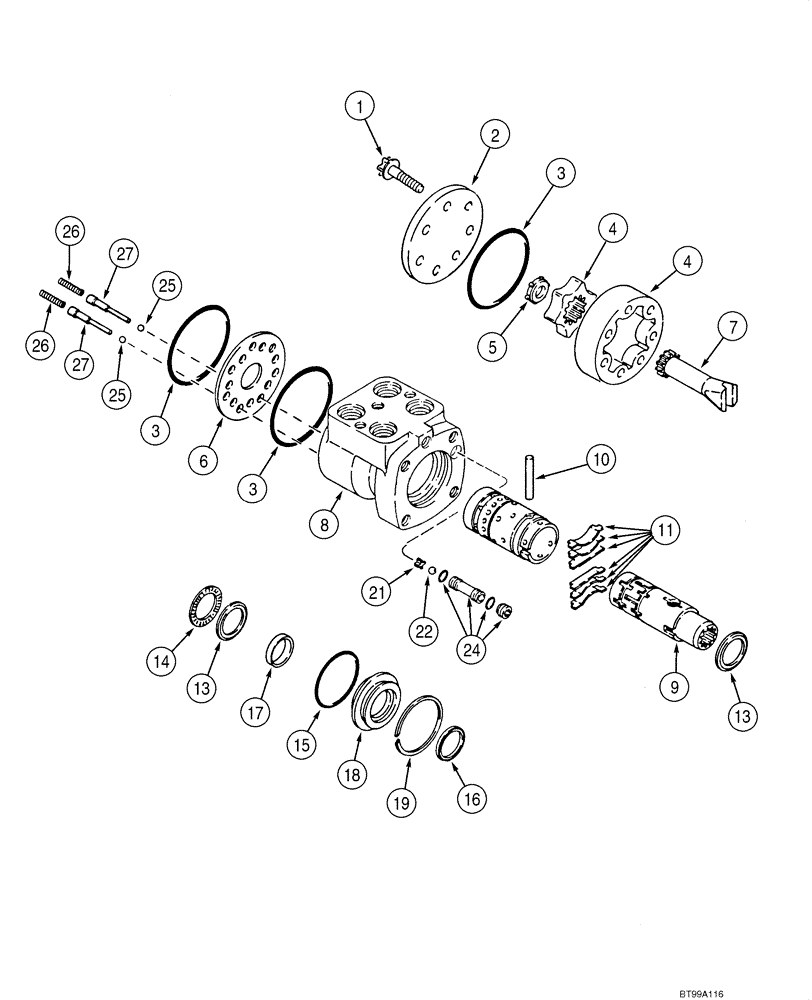

Схема запчастей Case 588G - (05-03) - PUMP ASSY - STEERING HAND (05) - STEERING
27
1
16
13
11
9
3
7
4
17
10
22
25
18
8
5
26
6
19
24
14
3
26
3
27
4
21
2
13
25
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

407336A1

STEERING VALVE

Steering Hand, Component Parts Not Serviced Separately, Incl. 396591A1, 396592A1, 419213A1

1шт.

1

349602A1

CAPSCREW,Hex, M6 x 65mm

7шт.

2

235202A1

COVER

1шт.

3

NSS

NOT SOLD SEPARAT

2-7/8 ID x 1/16, O-Ring

3шт.

4

N14154

ROTOR

1шт.

5

NSS

NOT SOLD SEPARAT

Spacer

1шт.

6

NSS

NOT SOLD SEPARAT

Plate, Wear

1шт.

7

NSS

NOT SOLD SEPARAT

Shaft, Drive

1шт.

8

NSS

NOT SOLD SEPARAT

Housing

1шт.

9

NSS

NOT SOLD SEPARAT

Spool

1шт.

10

L30888

PIN

1шт.

11

NSS

NOT SOLD SEPARAT

Spring

4шт.

NSS

NOT SOLD SEPARAT

Needle Bearing, Incl. 13, 14

2шт.

13

NSS

NOT SOLD SEPARAT

Race

2шт.

14

NSS

NOT SOLD SEPARAT

Bearing, Needle

1шт.

87454545

SEAL KIT

Incl. 3, 15 - 17, Also Incl. (2) Additional Seals Not Used In This Application

1шт.

15

NSS

NOT SOLD SEPARAT

1-7/8 ID x 1/8, O-Ring

1шт.

16

NSS

NOT SOLD SEPARAT

1 in, Seal, Dust

1шт.

17

NSS

NOT SOLD SEPARAT

Seal, Shaft

1шт.

18

NSS

NOT SOLD SEPARAT

Cap, Cylinder End

1шт.

19

NSS

NOT SOLD SEPARAT

Washer

1шт.

396592A1

KIT

Anticavitation Valve, Incl. 21 - 24

1шт.

21

NSS

NOT SOLD SEPARAT

Insert

2шт.

22

NSS

NOT SOLD SEPARAT

Ball

2шт.

23

NSS

NOT SOLD SEPARAT

Pin, Roll, Not Shown

2шт.

24

NSS

NOT SOLD SEPARAT

Valve, Check

2шт.

25

211-1006

BALL,3/16" Dia

2шт.

26

NSS

NOT SOLD SEPARAT

Spring

2шт.

27

NSS

NOT SOLD SEPARAT

Plug

2шт.

419213A1

KIT

Incl. (7) Screws

1шт.
