(07-09) - CYLINDER ASSY - BRAKE MASTER

Запчасти Case 588G (07-09) - CYLINDER ASSY - BRAKE MASTER (07) - BRAKES

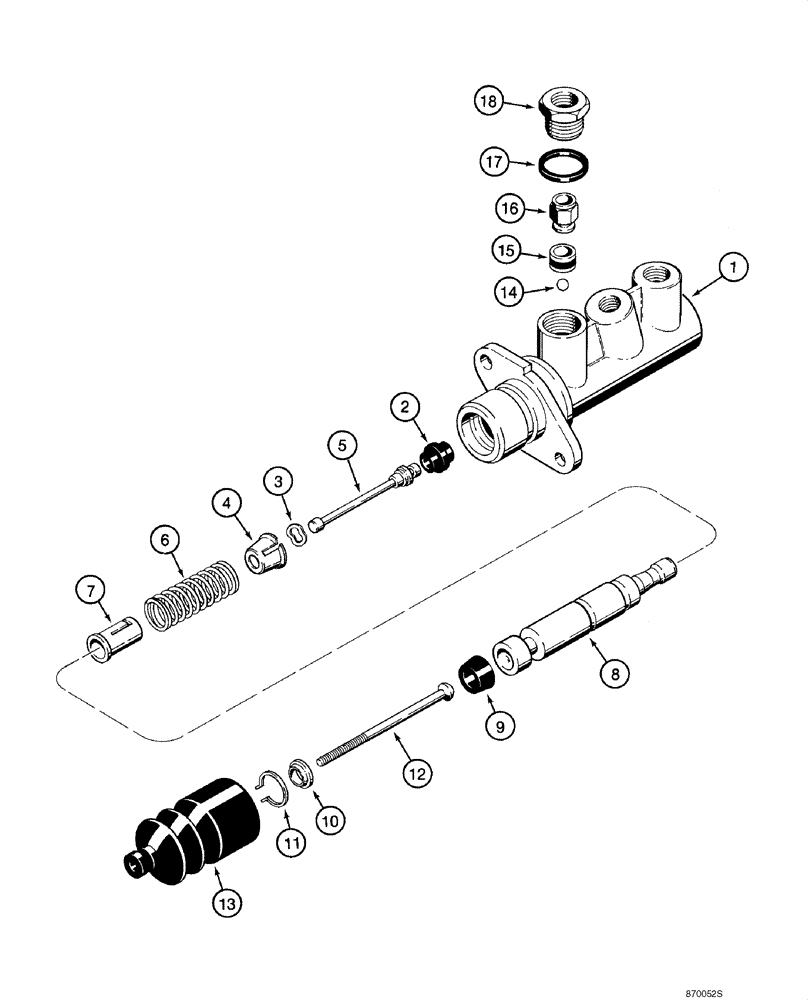

Схема запчастей Case 588G - (07-09) - CYLINDER ASSY - BRAKE MASTER (07) - BRAKES
13
18
10
11
3
15
9
7
8
4
2
5
16
17
12
6
1
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

182445A1

MASTER CYLINDER,104.8mm Stroke

CYLINDER,MASTER Incl. 1 - 18

2шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Seal, Plunger

1шт.

3

NSS

NOT SOLD SEPARAT

Washer

1шт.

4

NSS

NOT SOLD SEPARAT

Seat

1шт.

5

NSS

NOT SOLD SEPARAT

Plunger, Piston

1шт.

6

NSS

NOT SOLD SEPARAT

Spring, Return

1шт.

7

NSS

NOT SOLD SEPARAT

Seat

1шт.

8

NSS

NOT SOLD SEPARAT

Piston

1шт.

9

NSS

NOT SOLD SEPARAT

Seal, Piston

1шт.

10

NSS

NOT SOLD SEPARAT

Washer

1шт.

11

NSS

NOT SOLD SEPARAT

Ring, Retaining

1шт.

12

NSS

NOT SOLD SEPARAT

Rod, Push

1шт.

13

NSS

NOT SOLD SEPARAT

Boot

1шт.

14

NSS

NOT SOLD SEPARAT

Ball

1шт.

15

NSS

NOT SOLD SEPARAT

Seal

1шт.

16

NSS

NOT SOLD SEPARAT

Valve, Control, Flow Control

1шт.

17

NSS

NOT SOLD SEPARAT

Seal

1шт.

18

NSS

NOT SOLD SEPARAT

Adapter

1шт.

N14784

KIT

Seal, Incl. 2, 3, 9, 11, 13 - 15, 17

1шт.
