(08-07B) - CYLINDER ASSY (341194A1) - MAST LIFT, 8000 LB

Запчасти Case 588G (08-07B) - CYLINDER ASSY (341194A1) - MAST LIFT, 8000 LB (08) - HYDRAULICS

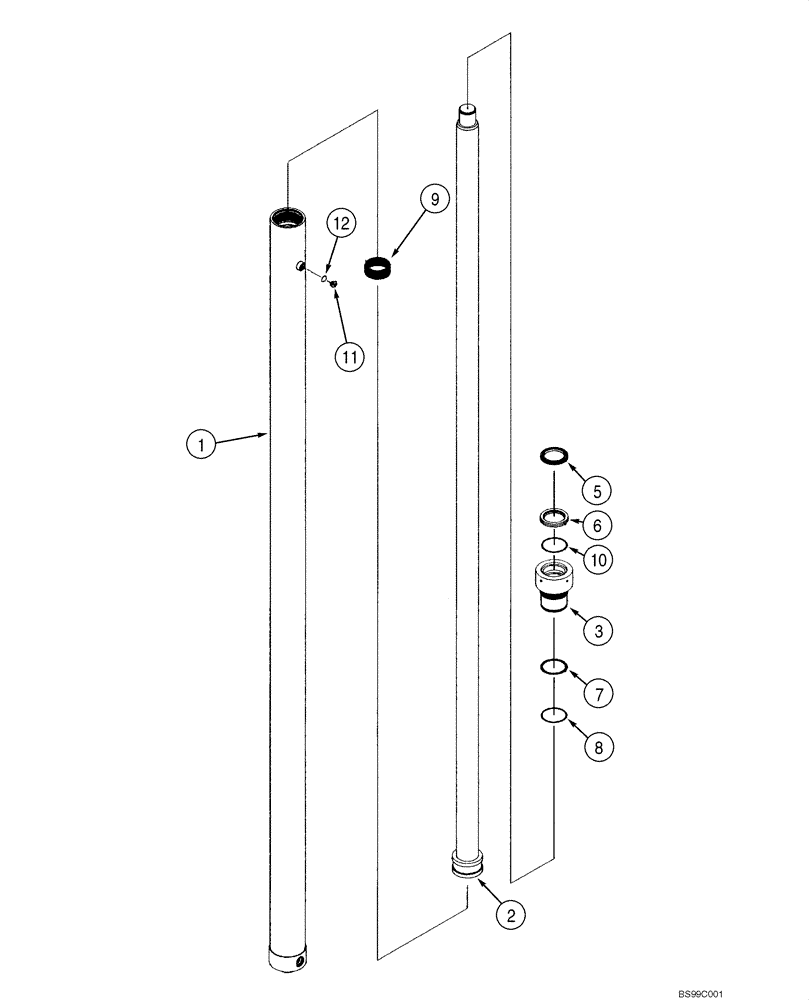

Схема запчастей Case 588G - (08-07B) - CYLINDER ASSY (341194A1) - MAST LIFT, 8000 LB (08) - HYDRAULICS
9
7
6
2
10
12
3
1
8
11
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

8000 lb

1шт.

341194A1

CYLINDER ASSY.

Rail, Mast Lift, Incl. 1 - 12, See Figure 09-10, 09-12

2шт.

1

337759A1

TUBE

2-3/4 ID x 3-1/4 OD

1шт.

2

337760A1

PISTON ROD

Incl. Piston

1шт.

3

360618A1

NUT

1шт.

362347A1

KIT

Seal, Incl. 5 - 10

1шт.

5

360619A1

WIPER

1шт.

6

360620A1

CUP

1шт.

7

337767A1

O-RING

1шт.

8

337769A1

BACK-UP RING

1шт.

9

337770A1

WEAR RING

1шт.

10

360617A1

SEAL

Buffer Seal

1шт.

11

278548

PLUG,Hex, 7/16"-20 ORB

Incl 12

1шт.

12

237-6004

O-RING,0.072" Thk x 0.351" ID, -904, Cl 6, 90 Duro

1шт.
