(09-25) - SEAT ASSY, STANDARD (MILSCO)

Запчасти Case 585G (09-25) - SEAT ASSY, STANDARD (MILSCO) (09) - CHASSIS

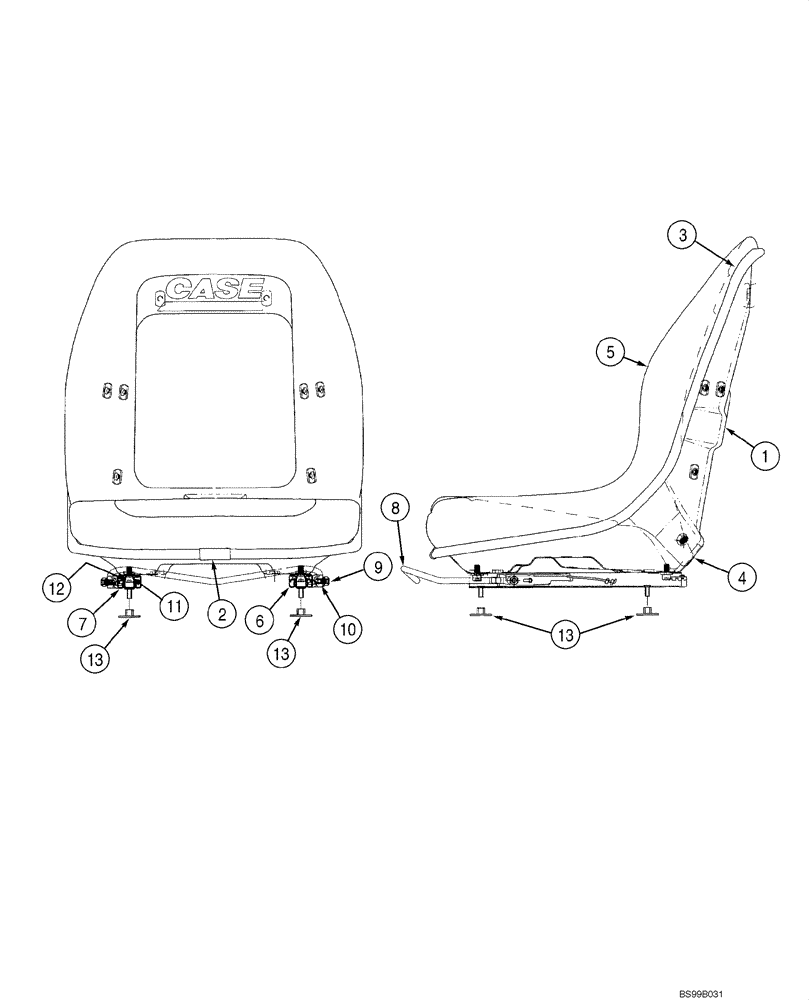

Схема запчастей Case 585G - (09-25) - SEAT ASSY, STANDARD (MILSCO) (09) - CHASSIS
13
7
5
2
12
11
13
4
6
8
3
9
10
13
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

323314A1

SEAT ASSY.

Standard, Milsco Seat, Incl. 1 - 21; No Longer Available, For Service Order 87454300 Shown On Figure 09-23A

1шт.

1

NSS

NOT SOLD SEPARAT

Shell

1шт.

2

NSS

NOT SOLD SEPARAT

Clip

1шт.

3

NSS

NOT SOLD SEPARAT

Trim, Edge

1шт.

4

NSS

NOT SOLD SEPARAT

Grommet

1шт.

5

NSS

NOT SOLD SEPARAT

Cushion, Grey

1шт.

6

NSS

NOT SOLD SEPARAT

Adjuster, Left Hand

1шт.

7

NSS

NOT SOLD SEPARAT

Adjuster, Right Hand

1шт.

8

NSS

NOT SOLD SEPARAT

Handle, Fore And Aft

1шт.

9

NSS

NOT SOLD SEPARAT

Nut

2шт.

10

NSS

NOT SOLD SEPARAT

Washer, Lock

2шт.

11

NSS

NOT SOLD SEPARAT

Washer

4шт.

12

NSS

NOT SOLD SEPARAT

Screw

4шт.

13

NSS

NOT SOLD SEPARAT

Cover, Stud

4шт.

339703A1

ASSEMBLY

Fore And Aft Adjuster, Incl. 14 - 21, Not Illustrated

1шт.

14

NSS

NOT SOLD SEPARAT

Nut, Flange

4шт.

15

NSS

NOT SOLD SEPARAT

Latch, Adjuster

2шт.

16

NSS

NOT SOLD SEPARAT

Washer

4шт.

17

NSS

NOT SOLD SEPARAT

Screw

4шт.

18

NSS

NOT SOLD SEPARAT

Handle, Adjuster

1шт.

19

NSS

NOT SOLD SEPARAT

Nut, M6

2шт.

20

NSS

NOT SOLD SEPARAT

Washer, Lock

2шт.

21

NSS

NOT SOLD SEPARAT

Screw, 5/16 x 5/8

4шт.
