(09-01) - CONTROLS - FORKLIFT

Запчасти Case 585G (09-01) - CONTROLS - FORKLIFT (09) - CHASSIS

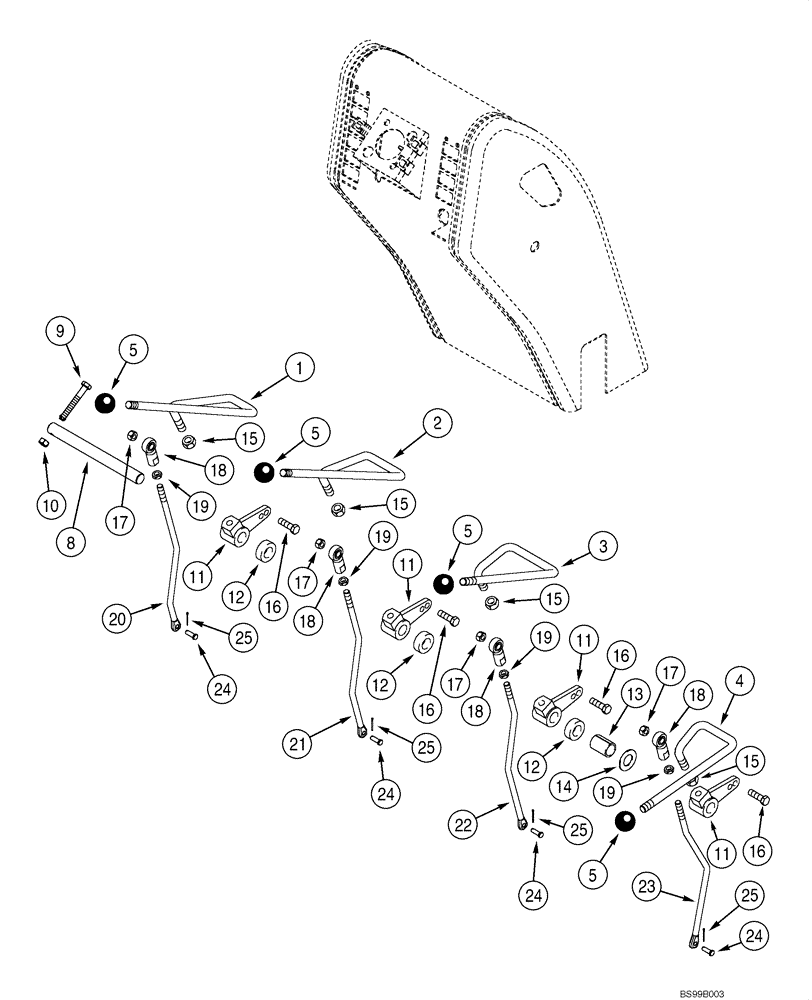

Схема запчастей Case 585G - (09-01) - CONTROLS - FORKLIFT (09) - CHASSIS
1
21
25
16
4
11
13
15
19
8
18
22
15
12
17
11
25
17
5
18
12
5
19
19
25
24
16
3
24
23
15
5
17
11
18
12
16
19
10
9
14
18
25
15
20
5
2
11
24
24
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

338863A1

HANDLE

Lift Control

1шт.

2

338865A1

HANDLE

Tilt Control

1шт.

3

338866A1

ROD

Side Shift Control

1шт.

4

338867A1

ROD

Auxiliary Control, Optional

1шт.

5

D59912

KNOB

3-4шт.

8

347801A1

PIN,19.05mm OD x 210mm L

1шт.

9

814-6050

BOLT,Hex, M6 x 1 x 50mm, Cl 8.8

1шт.

10

832-10406

NUT,M6 x 1, Cl 8

1шт.

11

D150397

CRANK LEVER

3-4шт.

12

D124529

SPACER,19.5mm ID x 35mm OD x 12mm Thk

3шт.

13

D150486

SPACER,19.76mm ID x 25.4mm OD x 35mm L

If Used

1шт.

14

495-81261

WASHER,13/16" x 1 1/2" x .067", HDN

13/16 x 1-1/2 x 1/16, Used As Shim

1шт.

15

425-118

NUT,1/2"-20, G5

3-4шт.

16

413-620

BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 5

3-4шт.

17

425-106

NUT,3/8"-16, Cl 5

3-4шт.

18

S108030

JOINT

3-4шт.

19

425-156

JAM NUT,Jam, 3/8"-24, G5

3-4шт.

20

345350A1

ROD

Lift

1шт.

21

347216A1

ROD

Tilt

1шт.

22

345352A1

ROD

Side Shift

1шт.

23

345351A1

ROD

Auxiliary, Optional

1шт.

24

427-4077

CLEVIS PIN,1/4" x .770"

3-4шт.

25

432-412

COTTER PIN,1/16" x 3/4"

3-4шт.
