(82.100.BG[02]) - LOADER ARM, PIN, LINK

Запчасти Case 321F (82.100.BG[02]) - LOADER ARM, PIN, LINK (82) - FRONT LOADER & BUCKET

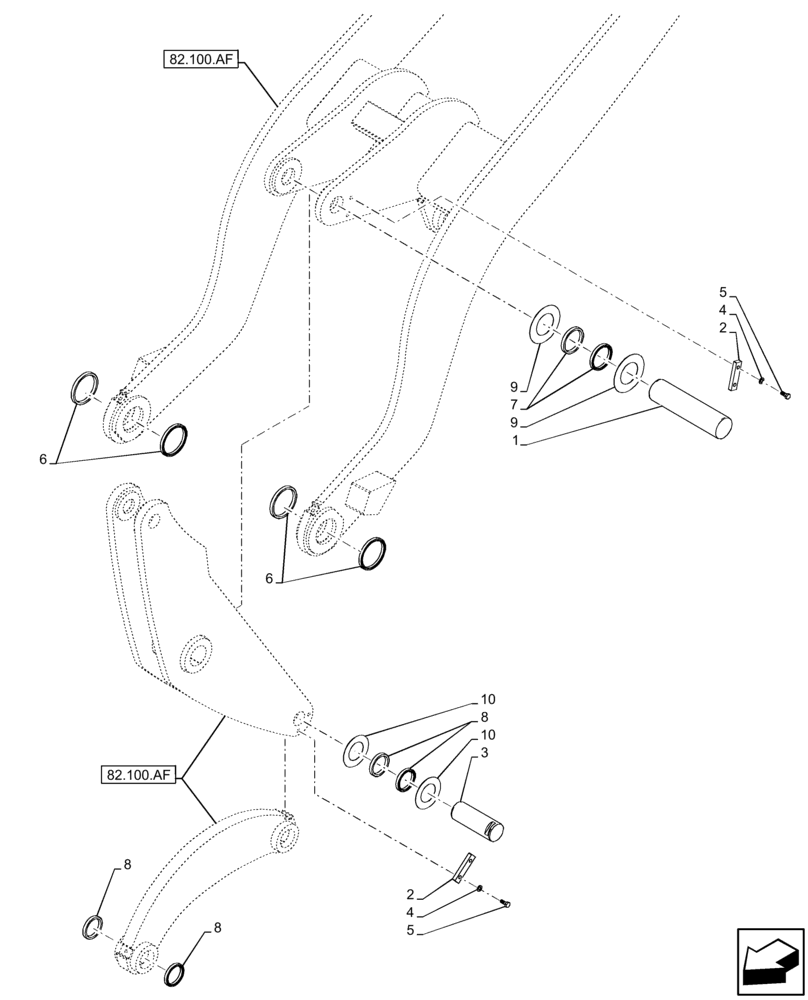

Схема запчастей Case 321F - (82.100.BG[02]) - LOADER ARM, PIN, LINK (82) - FRONT LOADER & BUCKET
3
5
6
4
10
8
7
4
82.100.af
10
6
9
9
1
82.100.af
8
5
2
2
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47394588

PIN

1шт.

2

47394585

PLATE

2шт.

3

47394586

PIN

1шт.

4

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

5

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

4шт.

6

D95148

WIPER SEAL

4шт.

7

D95149

PACKING RING,60.24mm ID x 73.05mm OD x 7.92mm Thk

2шт.

8

D95144

WIPER SEAL,50.77mm ID x 63.52mm OD x 7.92mm Thk

4шт.

9

47454314

SHIM

1.00mm Thk

2шт.

10

47454330

SHIM

2.00mm Thk

2шт.
