Запчасти Case 221F (10.400.BF[02]) - RADIATOR & SHROUD (10) - ENGINE

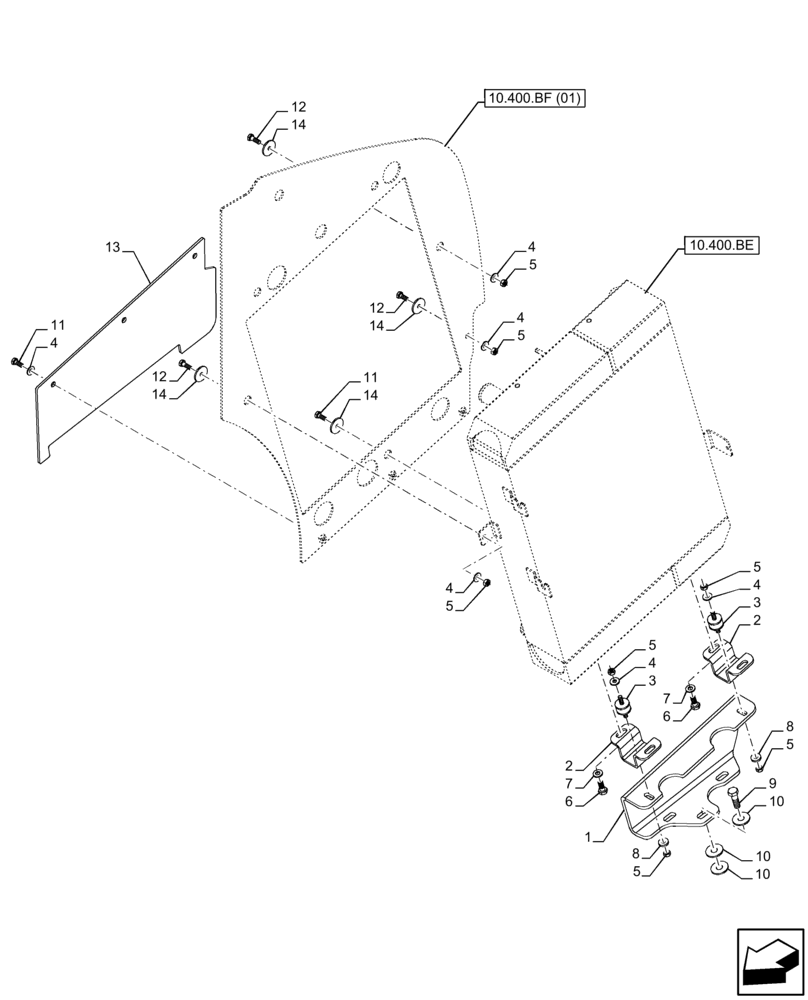

Схема запчастей Case 221F - (10.400.BF[02]) - RADIATOR & SHROUD (10) - ENGINE
10.400.be
12
7
3
4
2
4
8
5
2
10
10
14
6
8
4
3
13
1
14
6
7
11
5
4
5
5
12
14
14
4
12
4
10
11
5
5
5
10.400.bf (01)
9

Артикул

Название

Примечание

Количество

1

47620506

SUPPORT

Radiator

1шт.

2

47444131

BRACKET

Radiator Mount

2шт.

3

87754588

RUBBER MOUNTING

30 x 20mm

2шт.

4

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

7шт.

5

43362

NUT,M8 x 1.25, Cl 10

7шт.

6

9846677

BOLT,M10 x 1.5 x 25mm, Cl 10.9

4шт.

7

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

8

57111

WASHER,8.4mm ID x 21mm OD x 4mm Thk

8.4mm

2шт.

9

11112831

SCREW,Hex, M12 x 40mm, Cl 10.9, Full Thd

3шт.

10

87016607

WASHER,13.5mm ID x 37mm OD x 3mm Thk

9шт.

11

43233

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd, Cl 10.9

6шт.

12

43234

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

13

47634902

CURTAIN

1шт.

14

12646204

WASHER,8.15mm ID x 35mm OD x 3mm Thk

5шт.

Выбрано товаров: 14
