(50.100.AI[01]) - VAR - 734505 - HEATING SYSTEM, UNIT, COMPONENTS

Запчасти Case 121F (50.100.AI[01]) - VAR - 734505 - HEATING SYSTEM, UNIT, COMPONENTS (50) - CAB CLIMATE CONTROL

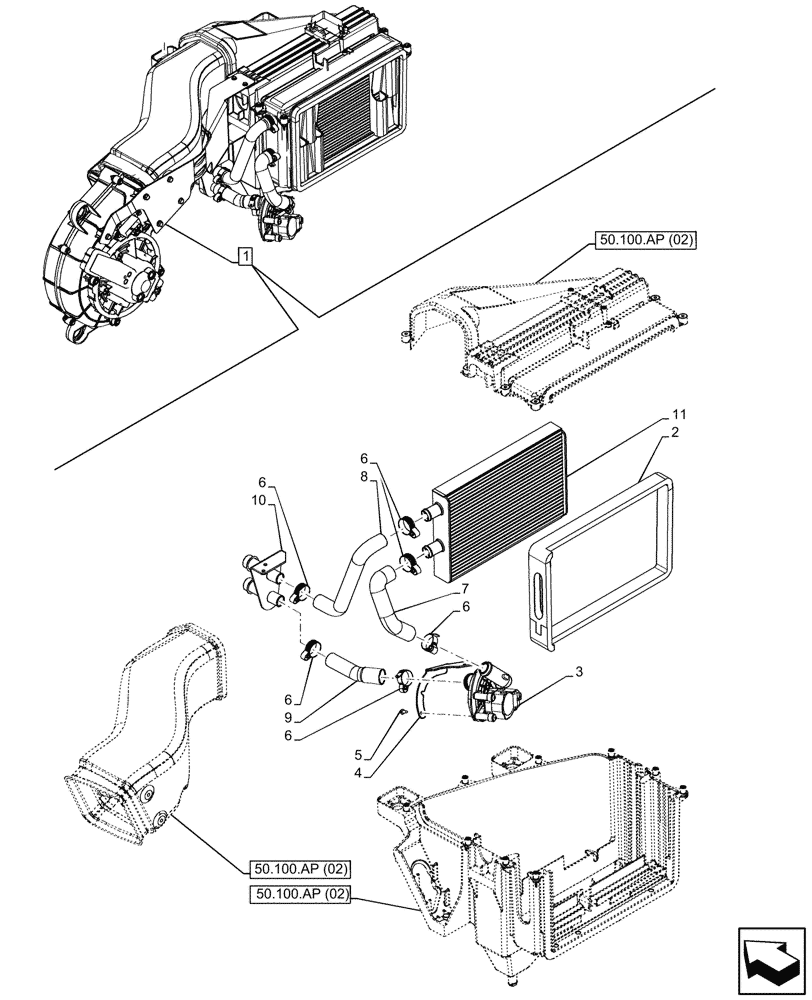

Схема запчастей Case 121F - (50.100.AI[01]) - VAR - 734505 - HEATING SYSTEM, UNIT, COMPONENTS (50) - CAB CLIMATE CONTROL
50.100.ap (02)
9
8
1
6
6
6
7
6
5
2
11
3
4
10
6
50.100.ap (02)
50.100.ap (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84593880

HEATER

ASSY, Incl 2 - 11

1шт.

2

48062580

GASKET

1шт.

3

48062401

HEATER VALVE

1шт.

4

48062587

BRACKET

1шт.

5

84582238

SCREW,M4 x 12mm

2шт.

6

13000490

HOSE CLAMP,20mm - 32mm, Worm Gear

6шт.

7

48062602

PIPE

1шт.

8

48062606

PIPE

Out

1шт.

9

48062615

PIPE

In

1шт.

10

48062598

BRACKET

1шт.

11

48062397

HEAT EXCHANGER

1шт.
