(071[02]) - 4X1 STANDARD BUCKET (1M³) X 1900 MM WITH CUTTING EDGE

Запчасти Case 321E (071[02]) - 4X1 STANDARD BUCKET (1M³) X 1900 MM WITH CUTTING EDGE (09) - LOADER/BACKHOE

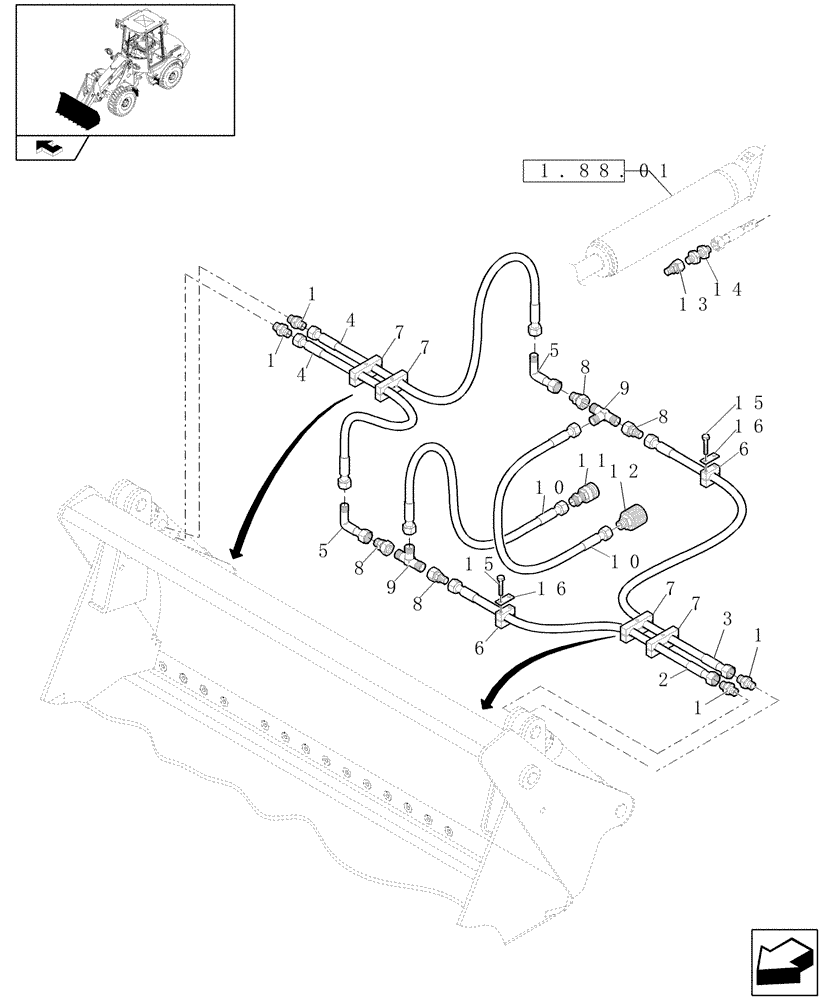

Схема запчастей Case 321E - (071[02]) - 4X1 STANDARD BUCKET (1M³) X 1900 MM WITH CUTTING EDGE (09) - LOADER/BACKHOE
8
7
11
6
4
5
8
10
1
1.88.01
15
16
1
7
13
6
10
8
2
16
9
14
4
7
5
1
12
3
home
1
8
20
15
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2268429

HYD CONNECTOR

4шт.

2

6559804

HOSE,10mm ID x 1085mm L

1шт.

3

6559805

HOSE,10mm ID x 1125mm L

1шт.

4

6560434

HOSE,10mm ID x 985mm L

2шт.

5

1636005

ELBOW

2шт.

6

249291

CLAMP

2шт.

7

6560407

CLAMP,2 Hole, 18mm ID

4шт.

8

7723935

ADAPTER

4шт.

9

1186676

TEE

2шт.

10

6559807

HOSE,12mm ID x 1030mm L

2шт.

11

2930202

COUPLING

1шт.

12

2930201

COUPLING

1шт.

13

2781649

REDUCER FITTING

1шт.

14

6559466

ADVANCE VALVE

1шт.

15

55068

BOLT,Hex, M6 x 50mm, Cl 8.8

4шт.

16

598093

PLATE

2шт.
