(64.009[2840564001]) - CLAMSHELL 1,2M3 X 2100-STD.

Запчасти Case 321E (64.009[2840564001]) - CLAMSHELL 1,2M3 X 2100-STD. (82) - FRONT LOADER & BUCKET

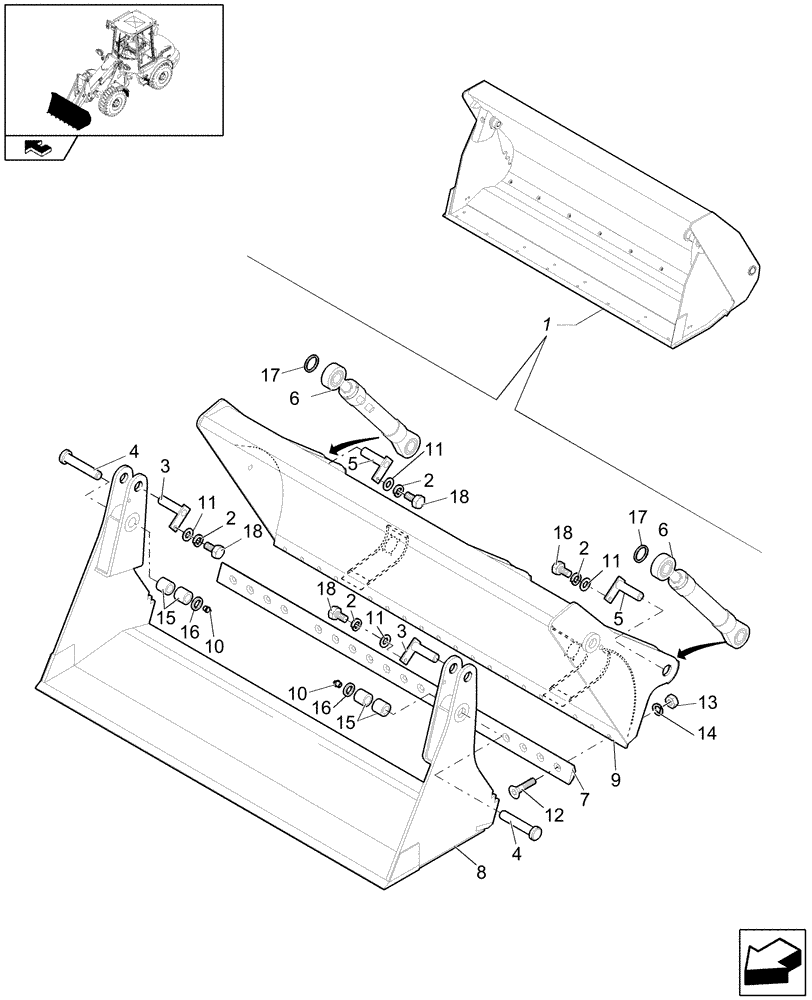

Схема запчастей Case 321E - (64.009[2840564001]) - CLAMSHELL 1,2M3 X 2100-STD. (82) - FRONT LOADER & BUCKET
7
3
18
11
12
4
11
11
home
2
8
4
16
10
2
11
2
5
17
18
18
1
14
20
13
15
17
18
15
16
2
10
3
5
6
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2840565

CLAMSHELL BUCKET

1m³, L=2100mm STD

1шт.

See also page 02

1шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559794

BLADE

1шт.

8

6559776

FLAP

1шт.

9

6559788

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

10шт.

13

100020

NUT,M16 x 2.0, Cl 8

10шт.

14

8403766

WASHER

10шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

6559718

SEAL

2шт.

18

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.
