(01.400[2991201000]) - FRONT FRAME

Запчасти Case 321E (01.400[2991201000]) - FRONT FRAME (39) - FRAMES AND BALLASTING

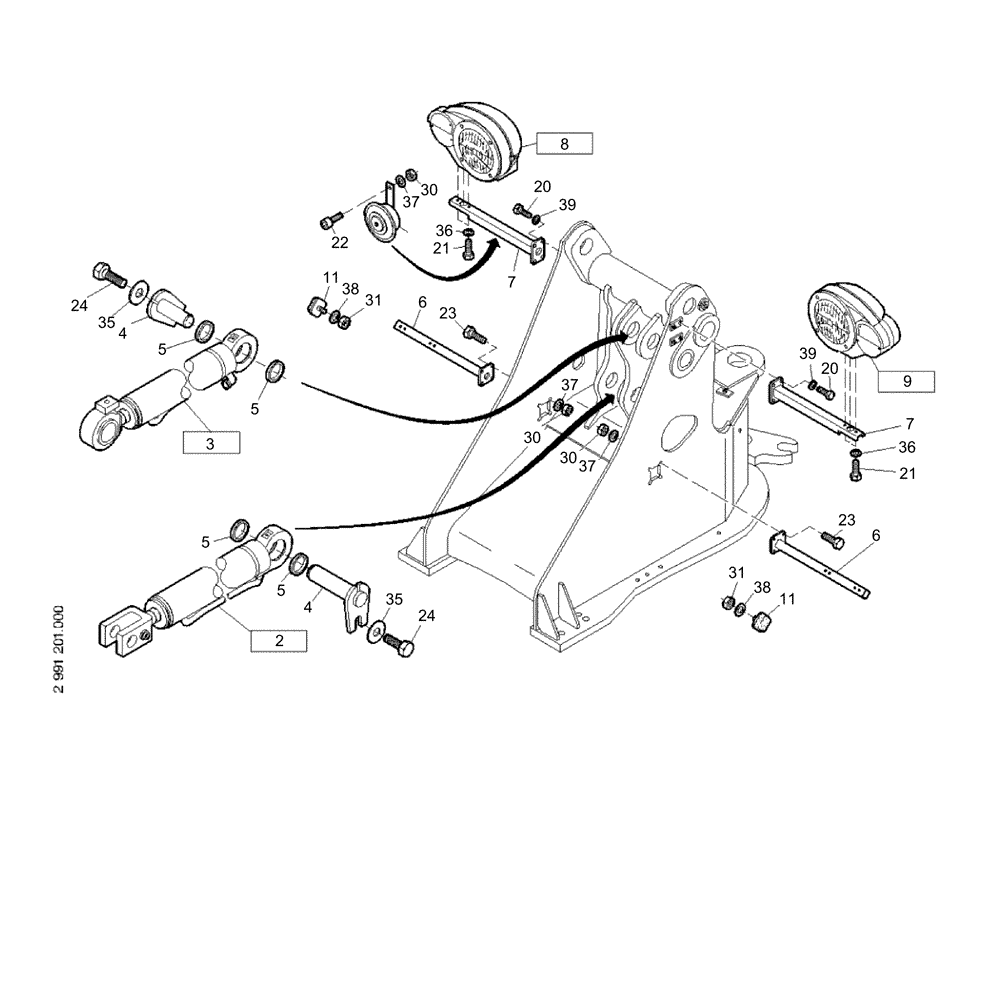

Схема запчастей Case 321E - (01.400[2991201000]) - FRONT FRAME (39) - FRAMES AND BALLASTING
20
30
22
7
39
39
38
9
21
4
7
35
37
23
6
31
21
4
24
37
30
30
31
5
3
11
11
5
38
36
35
20
36
5
5
23
2
8
6
37
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2840046

FRAME

Front Incl 2-39

1шт.

2

4532275

LIFT CYLINDER,Double Acting, 60mm Rod, 732.5mm Stroke

See Fig 24.072

1шт.

3

4532276

HYDRAULIC CYLINDER,Double Acting, 60mm Rod, 490mm Stroke

Tip, See Fig 24.082

1шт.

4

4554310

PIN,60mm OD x 191mm L

60 x 191

2шт.

5

3032042

SHIM,1mm Thk

4шт.

6

4554141

SUPPORT

2шт.

7

4554212

SUPPORT

2шт.

8

2929456

HEADLAMP,12V, 21W, Amber/Red

Right Hand, See Fig 32.201

1шт.

9

2929455

HEADLAMP

Left Hand, See Fig 32.202

1шт.

10

2930338

HORN

Replaces 424282A1

1шт.

11

2929663

BUMPER

Limit M12 x 32-70SH

2шт.

20

378056

BOLT,Hex, M6 x 10mm, Cl 8.8

8шт.

21

336199

BOLT,Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd

4шт.

22

2978297

SCREW

1шт.

23

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

8шт.

24

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

2шт.

30

100016

NUT,M10 x 1.5, Cl 8

9шт.

31

825-1412

NUT,M12, Cl 8

2шт.

35

530811

WASHER

Replaces 420197A1

2шт.

36

2975165

WASHER

M8

4шт.

37

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

17шт.

38

2975164

WASHER

2шт.

39

895-25006

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

8шт.
