(439/A[01]) - OPERATORS SEAT UPPER SIDE

Запчасти Case 221E (439/A[01]) - OPERATORS SEAT UPPER SIDE (10) - OPERATORS PLATFORM

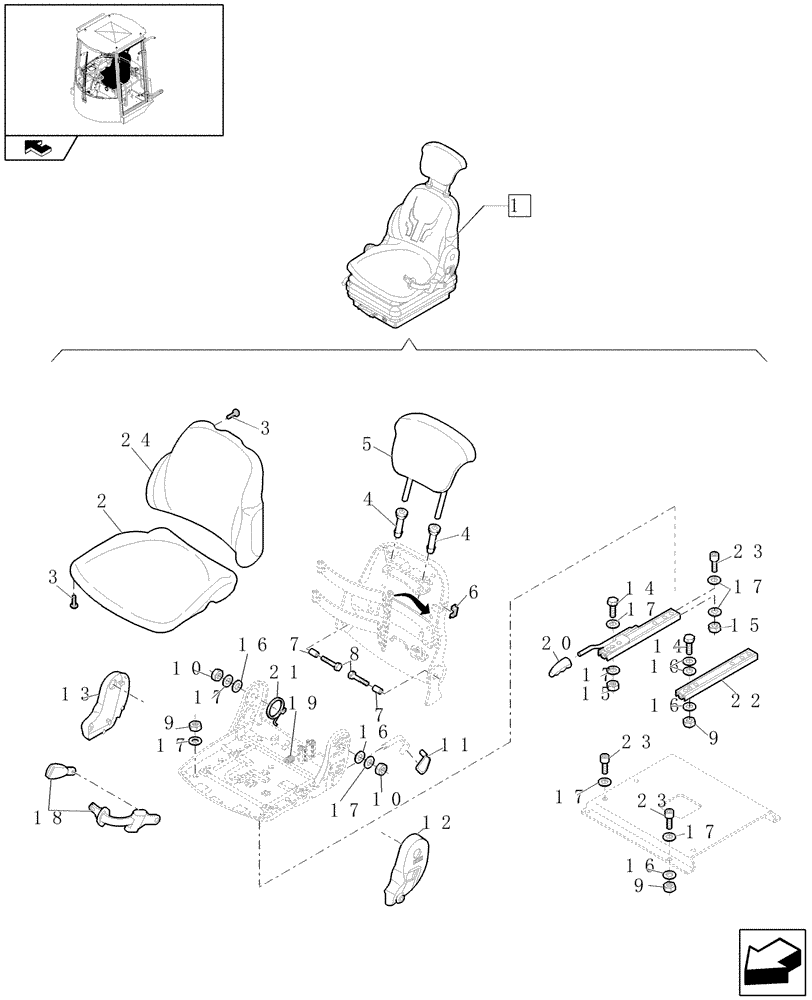

Схема запчастей Case 221E - (439/A[01]) - OPERATORS SEAT UPPER SIDE (10) - OPERATORS PLATFORM
16
16
2
9
21
19
3
9
24
7
23
17
4
17
23
16
10
11
12
15
8
18
5
22
10
16
17
1
20
13
7
23
17
15
6
3
14
17
17
17
17
4
9
14
home
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2813985

DRIVER SEAT

Assy

1шт.

2

1167943

SEAT CUSHION

1шт.

3

1493638

SCREW

7шт.

4

1493639

SLEEVE

2шт.

5

1167944

SEAT HEADREST

1шт.

6

2981698

COVER

1шт.

7

1493642

BUSHING

1шт.

8

120106

BOLT,M8 x 1.25 x 45.45mm, Cl 8.8

2шт.

9

57126

NUT,Hex, M8, Cl 8

4шт.

10

1443584

NUT

2шт.

11

1493643

HANDLE

1шт.

12

1493644

COVER

1шт.

13

1493645

COVER

1шт.

14

54399

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

15

1493646

NUT

4шт.

16

62543

WASHER

9шт.

17

2979225

WASHER

6шт.

18

1472172

SAFETY BELT ,50.80 mm W

1шт.

19

2695616

SPRING

1шт.

20

1493647

HANDLE

1шт.

21

1493648

SPRING

1шт.

22

1493649

SLIDER

1шт.

23

1443587

SCREW,Cyl Hd, M8 x 16mm

4шт.

24

1167942

BACKREST COVER

1шт.
