(641) - BASIC QUICK TOOL COUPLER

Запчасти Case 21E (641) - BASIC QUICK TOOL COUPLER (18) - VARIATIONS

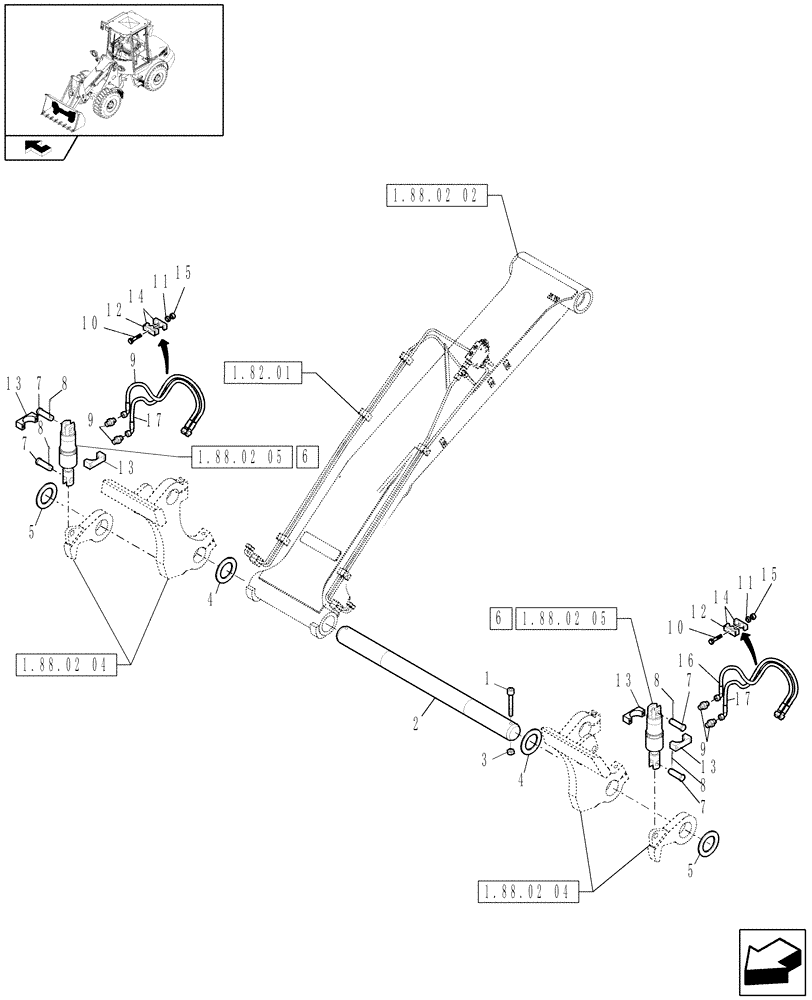

Схема запчастей Case 21E - (641) - BASIC QUICK TOOL COUPLER (18) - VARIATIONS
9
9
5
13
11
13
8
12
5
3
7
11
8
6
1
17
10
7
2
14
4
8
8
4
15
17
7
1.82.01
6
13
9
10
15
16
1.88.02 05
home
1.88.02 04
1.88.02 02
1.88.02 04
1.88.02 05
7
12
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2974974

SCREW

2шт.

2

4554768

PIN,60mm OD x 870mm L

PIN

1шт.

3

57130

NUT,M12, Cl 8

2шт.

4

1266772

WASHER,1mm Thk

2шт.

5

2930326

SHIM

2шт.

6

4532290

CYLINDER,Double Acting, 25mm Rod, 60mm Stroke

Assy

2шт.

7

2930268

PIN

4шт.

8

251354

PIN

4шт.

9

2930252

HYD CONNECTOR

4шт.

10

63237

BOLT,Hex, M8 x 50mm, Cl 8.8

2шт.

11

2975165

WASHER

2шт.

12

773187

PLATE

2шт.

14

8468538

CLAMP

2шт.

13

2930320

CLAMP

2шт.

15

57126

NUT,Hex, M8, Cl 8

2шт.

16

4554642

HYDRAULIC HOSE,6mm ID x 1200mm L

2шт.

17

4554643

HYDRAULIC HOSE,6mm ID x 1300mm L

2шт.
