(540[02]) - HYDRAULIC QUICK TOOL COUPLER

Запчасти Case 21E (540[02]) - HYDRAULIC QUICK TOOL COUPLER (18) - VARIATIONS

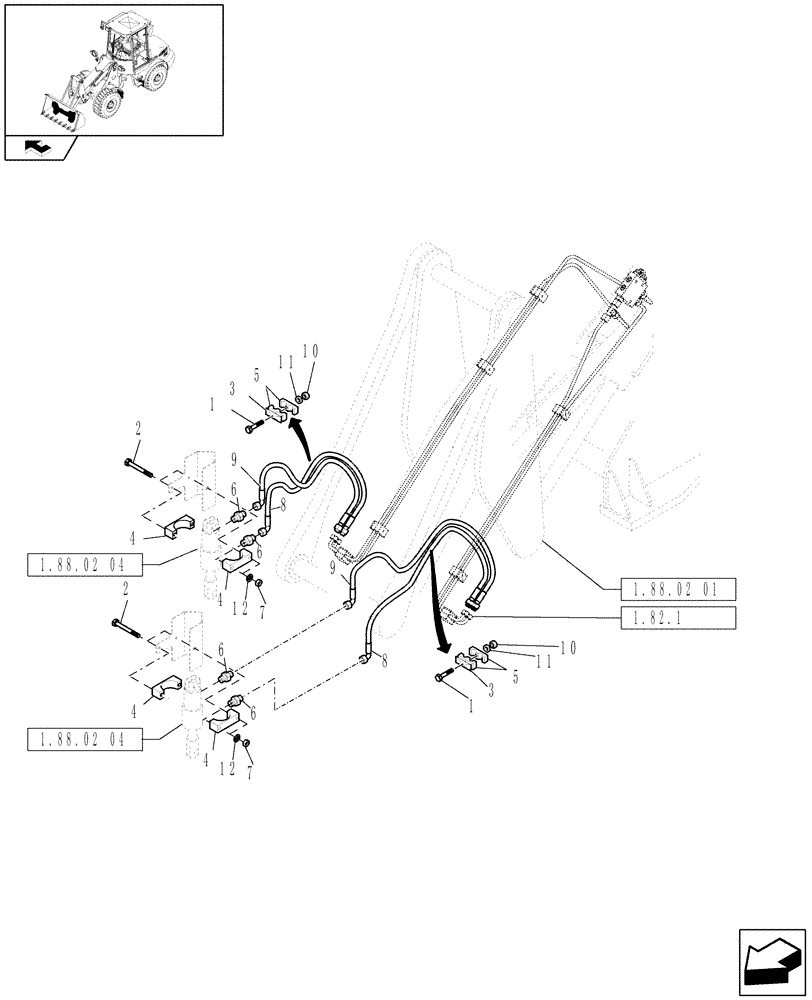

Схема запчастей Case 21E - (540[02]) - HYDRAULIC QUICK TOOL COUPLER (18) - VARIATIONS
6
11
11
8
10
5
1
3
1
9
6
1.82.1
7
4
10
4
2
8
5
12
4
6
1.88.02 04
home
1.88.02 04
1.88.02 01
7
6
12
4
3
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

63237

BOLT,Hex, M8 x 50mm, Cl 8.8

4шт.

2

38849

BOLT,Hex, M6 x 80mm, Cl 8.8

4шт.

3

773187

PLATE

3шт.

4

2930320

CLAMP

2шт.

5

8468538

CLAMP

2шт.

6

2930252

HYD CONNECTOR

4шт.

7

9706755

NUT,M6, Cl 8

4шт.

8

4554643

HYDRAULIC HOSE,6mm ID x 1300mm L

2шт.

9

4554642

HYDRAULIC HOSE,6mm ID x 1200mm L

2шт.

10

57126

NUT,Hex, M8, Cl 8

4шт.

11

2975165

WASHER

4шт.

12

104731

WASHER

4шт.
