(060/01[01]) - CLAMSHELL 0,7M3 X 1900-WITH CUTTING EDGE

Запчасти Case 21E (060/01[01]) - CLAMSHELL 0,7M3 X 1900-WITH CUTTING EDGE (09) - LOADER/BACKHOE

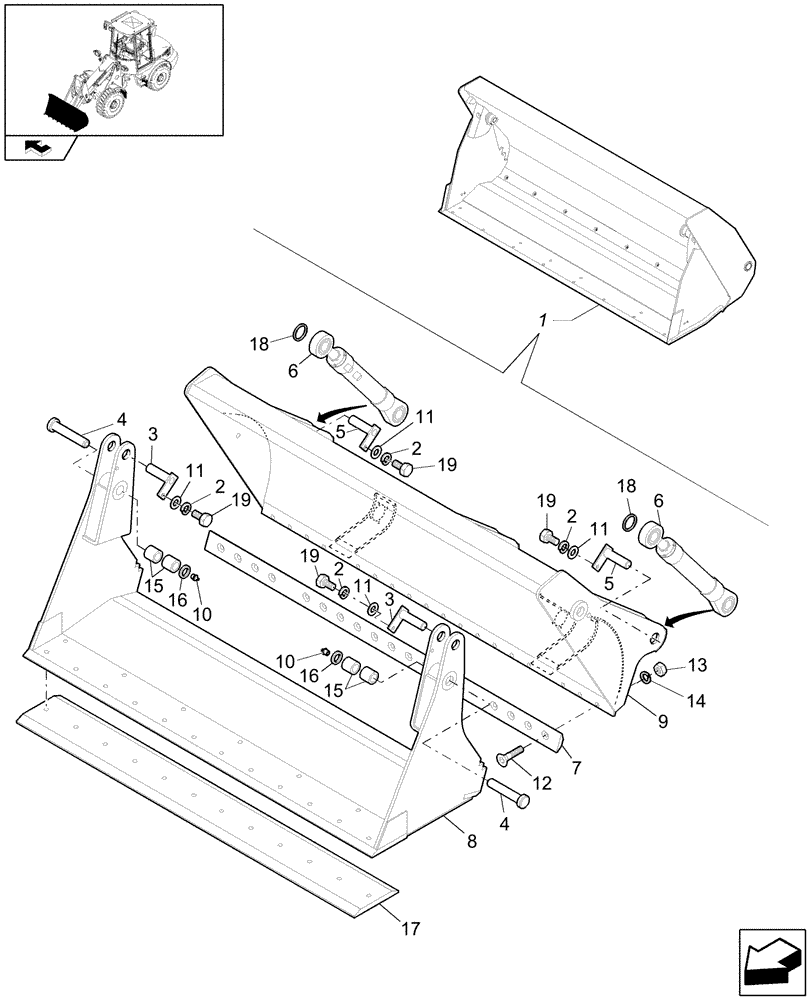

Схема запчастей Case 21E - (060/01[01]) - CLAMSHELL 0,7M3 X 1900-WITH CUTTING EDGE (09) - LOADER/BACKHOE
1
11
8
15
2
13
3
12
home
4
19
2
7
16
10
17
4
2
10
2
11
19
3
19
18
14
18
19
9
15
5
6
11
5
6
11
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554733

CLAMSHELL BUCKET

0,7m³; L=1900mm with cutting edge

1шт.

See also page 02

1шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559729

HYDRAULIC CYLINDER

Assy

2шт.

7

6559791

BLADE

1шт.

8

6559763

FLAP

1шт.

9

6559783

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

2772868

CUTTING EDGE

1шт.

18

6559718

SEAL

2шт.

19

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.
