(1.88.02[01]) - MONOBOOM LIFTING FRAME

Запчасти Case 21E (1.88.02[01]) - MONOBOOM LIFTING FRAME (09) - LOADER/BACKHOE

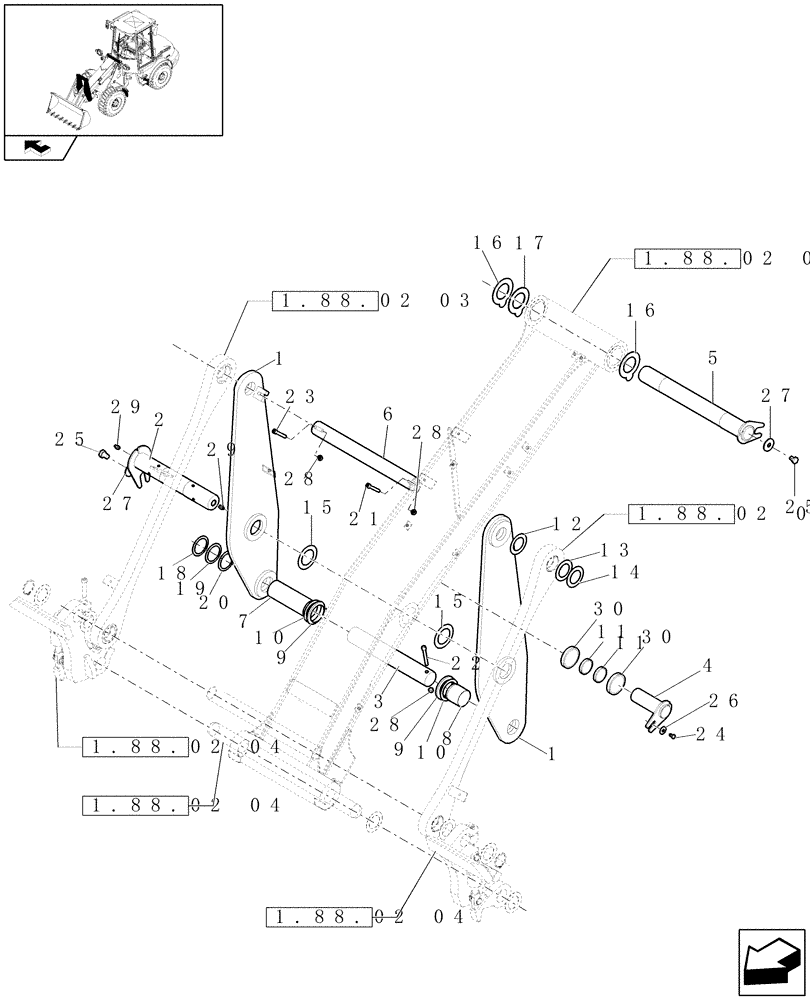

Схема запчастей Case 21E - (1.88.02[01]) - MONOBOOM LIFTING FRAME (09) - LOADER/BACKHOE
20
5
11
29
25
28
8
15
19
28
15
9
10
16
9
25
13
3
26
24
27
2
1
23
29
11
18
12
30
14
1
21
17
4
30
10
16
22
20
6
1.88.02 04
1.88.02 04
1.88.02 04
1.88.02 03
1.88.02 02
1.88.02 03
home
28
7
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554844

ROCKER

1шт.

Only for 21E

1шт.

1

4554826

ROCKER

1шт.

Only for 121E

1шт.

1

4554806

ROCKER

1шт.

Only for 221E

1шт.

1

4554496

CRANKED LINK

1шт.

Only for 321E

1шт.

2

4554811

PIN

1шт.

Only for 21E, 221E

1шт.

2

4554831

PIN

1шт.

Only for 121E

1шт.

2

4554771

PIN

1шт.

Only for 321E

1шт.

3

4554833

PIN

1шт.

Only for 21E, 121E

1шт.

3

4554770

PIN,70mm OD x 453mm L

1шт.

Only for 221E, 321E

1шт.

4

2840143

PIN

1шт.

5

4554773

PIN,70mm OD x 625mm L

1шт.

6

4554766

PIN,60mm OD x 588mm L

1шт.

7

4554835

SPACER

1шт.

Only for 21E, 121E

1шт.

7

6559363

SPACER

1шт.

Only for 221E, 321E

1шт.

8

4554838

SPACER

1шт.

Only for 21E, 121E

1шт.

8

6559366

TUBE SPACER

1шт.

Only for 221E, 321E

1шт.

9

6559383

SHIM,2mm Thk

2шт.

10

6559382

SEALING RING

SEALRING

2шт.

11

4554903

SPACER

2шт.

12

1266772

WASHER,1mm Thk

2шт.

13

1266773

SHIM,2mm Thk

2шт.

14

2930326

SHIM

2шт.

15

1220967

SHIM,1mm Thk

2шт.

16

3032018

SHIM,1mm Thk

2шт.

17

3032019

SHIM,2mm Thk

2шт.

18

1220960

SHIM,3mm Thk

1шт.

19

1220959

SHIM,2mm Thk

1шт.

20

1220958

SHIM,1mm Thk

1шт.

21

2974974

SCREW

2шт.

22

933422

SCREW,Hex Soc Hd, M12 x 90, 10.9

1шт.

23

1636656

SCREW,Cyl Hd, M12 x 100mm, Cl 8.8

2шт.

24

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

1шт.

25

518161

BOLT,Hex, M16 x 20mm, Cl 8.8

2шт.

26

530811

WASHER

1шт.

27

2247485

WASHER

2шт.

28

118490

NUT,M12 x 1.75, Cl 8

5шт.

29

8412011

LUBE NIPPLE

2шт.

30

6559435

SEALING RING

SEALRING

2шт.
