(152[01]) - 4X1 STANDARD BUCKET (0,7M³) X 1900 MM WITH CUTTING EDGE

Запчасти Case 21E (152[01]) - 4X1 STANDARD BUCKET (0,7M³) X 1900 MM WITH CUTTING EDGE (09) - LOADER/BACKHOE

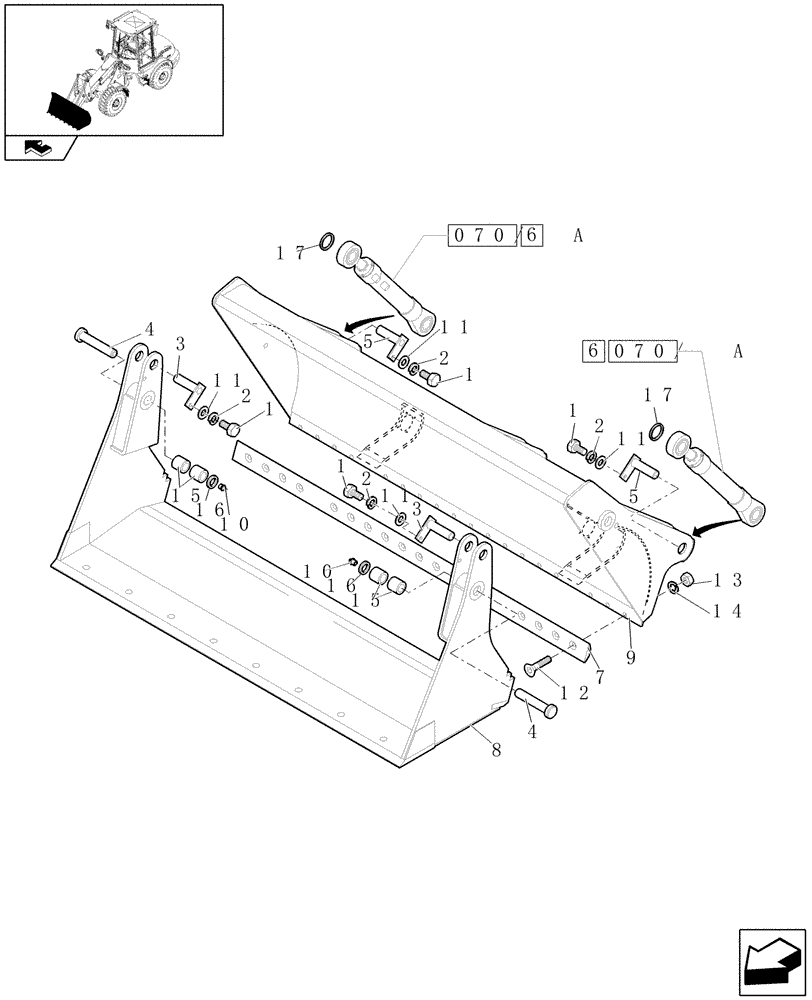

Схема запчастей Case 21E - (152[01]) - 4X1 STANDARD BUCKET (0,7M³) X 1900 MM WITH CUTTING EDGE (09) - LOADER/BACKHOE
2
2
13
6
11
6
17
4
2
1
2
7
9
10
5
5
11
8
14
20
15
1
17
4
3
1
11
16
home
070/ a
070/ a
10
12
1
11
15
16
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559790

BLADE

1шт.

8

6559762

FLAP

1шт.

9

6559782

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

6559718

SEAL

2шт.
