(64.010[4554729001]) - CLAMSHELL INSTALLATION 0,7M3 X 1900-CUT.EDGE

Запчасти Case 21E (64.010[4554729001]) - CLAMSHELL INSTALLATION 0,7M3 X 1900-CUT.EDGE (82) - FRONT LOADER & BUCKET

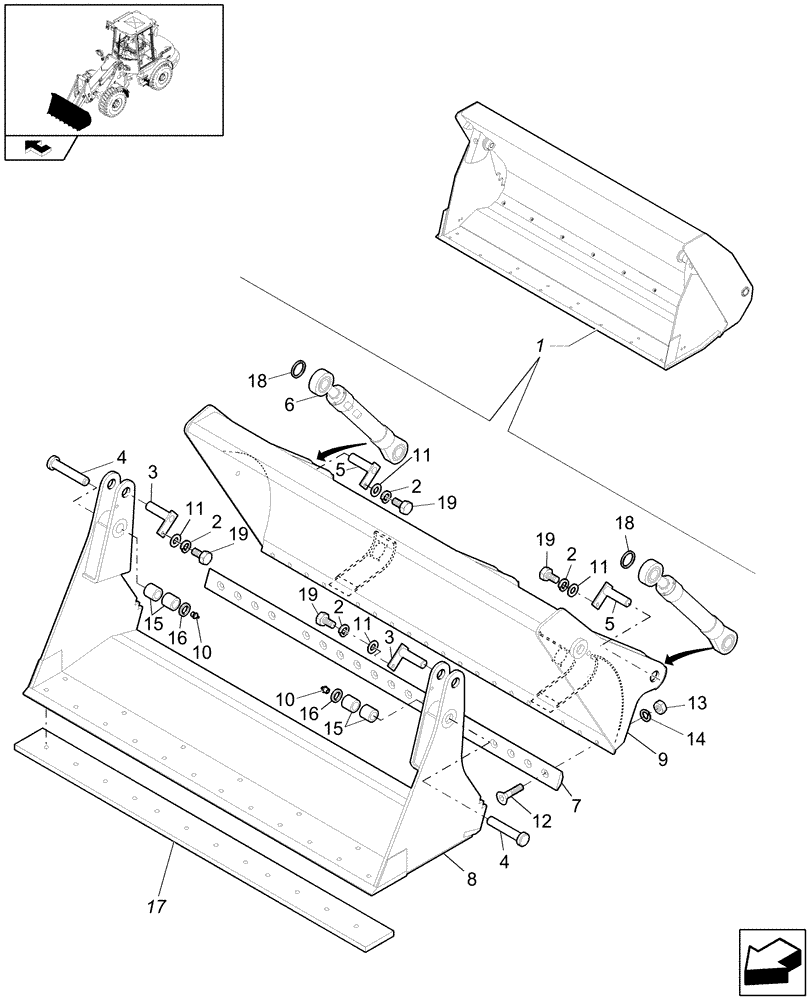

Схема запчастей Case 21E - (64.010[4554729001]) - CLAMSHELL INSTALLATION 0,7M3 X 1900-CUT.EDGE (82) - FRONT LOADER & BUCKET
5
18
11
13
17
1
19
9
4
2
8
15
18
3
16
4
2
5
15
11
11
2
10
6
12
19
home
2
7
3
14
16
20
19
10
19
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554730

CLAMSHELL BUCKET

0,7m³; L=1900mm with cutting edge

1шт.

See also page 02

1шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559790

BLADE

1шт.

8

6559762

FLAP

1шт.

9

6559782

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

6560408

BLADE

1шт.

18

6559718

SEAL

2шт.
