(64.011[4554662001]) - CLAMSHELL 0,8M3 X 2050-WITH CUTTING EDGE

Запчасти Case 121E (64.011[4554662001]) - CLAMSHELL 0,8M3 X 2050-WITH CUTTING EDGE (82) - FRONT LOADER & BUCKET

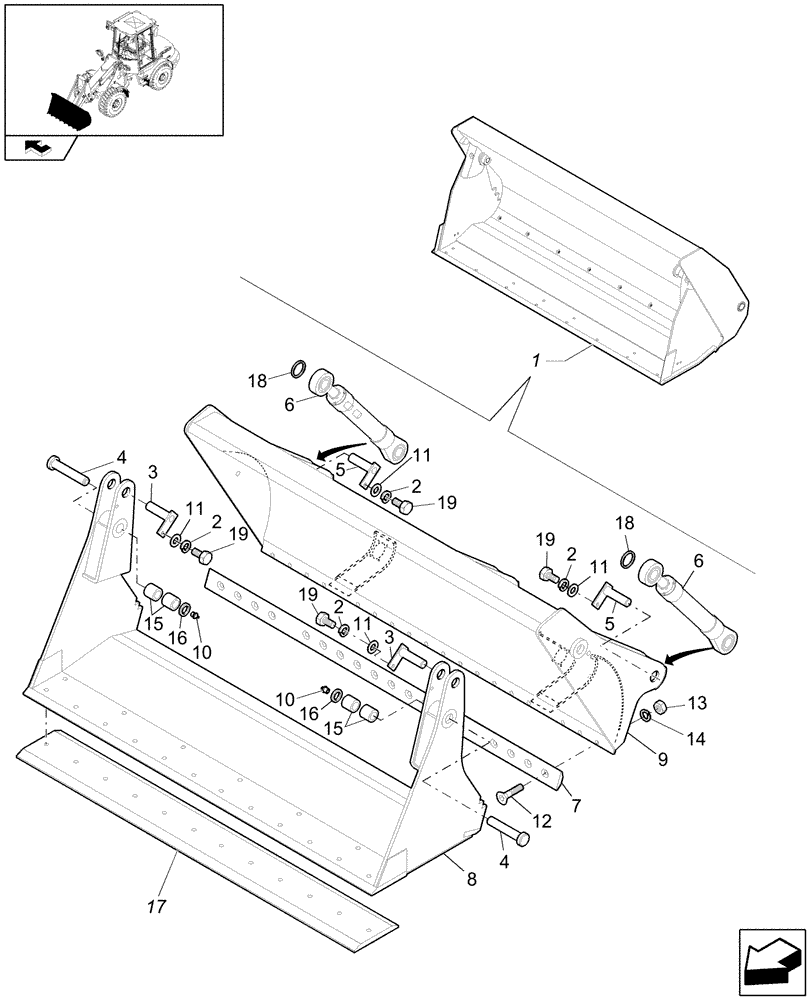

Схема запчастей Case 121E - (64.011[4554662001]) - CLAMSHELL 0,8M3 X 2050-WITH CUTTING EDGE (82) - FRONT LOADER & BUCKET
17
18
9
11
2
1
12
2
2
19
8
10
7
4
11
16
5
20
15
19
home
16
6
4
19
14
15
3
19
6
11
11
3
18
5
2
10
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554699

CLAMSHELL BUCKET

0,8m³; L=2050mm with cutting edge

1шт.

See also page 02

1шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559792

BLADE

1шт.

8

6559768

FLAP

1шт.

9

6559784

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

4554249

CUTTING EDGE,Bolt On, 16 Hole, 150mm W x 2050mm L

1шт.

18

6559718

SEAL

2шт.

19

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.
