(64.010[4554656001]) - CLAMSHELL 0,8M3 X 2050-WITH TEETH

Запчасти Case 121E (64.010[4554656001]) - CLAMSHELL 0,8M3 X 2050-WITH TEETH (82) - FRONT LOADER & BUCKET

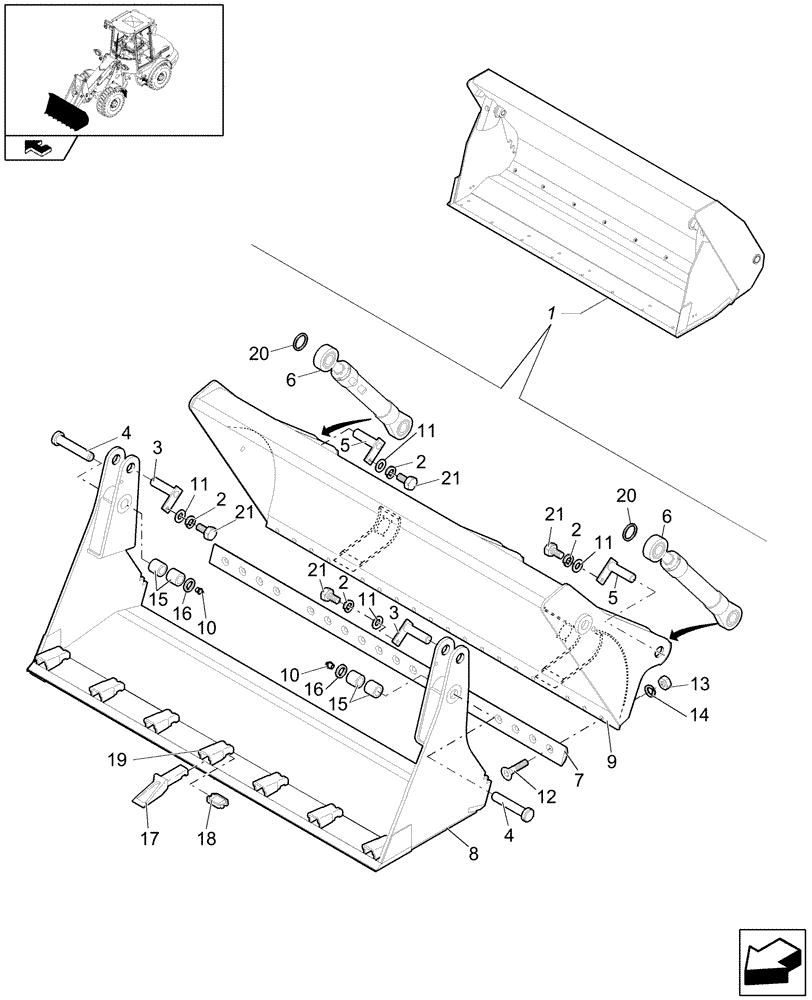

Схема запчастей Case 121E - (64.010[4554656001]) - CLAMSHELL 0,8M3 X 2050-WITH TEETH (82) - FRONT LOADER & BUCKET
4
21
home
11
17
20
15
6
2
1
5
2
16
15
6
19
21
20
4
12
10
13
7
18
2
11
3
10
3
8
11
21
2
20
14
16
21
11
5
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554657

CLAMSHELL BUCKET

0,8m³; L=2050mm with teeth

1шт.

See also page 02

1шт.

2

2981701

WASHER,10.5mm ID x 20mm OD x 2mm Thk

4шт.

3

6559796

PIN

2шт.

4

6559798

PIN

2шт.

5

6559797

PIN

2шт.

6

6559717

BUCKET CYLINDER

Assy

2шт.

7

6559792

BLADE

1шт.

8

6559766

FLAP

1шт.

9

6559784

WALL

1шт.

10

10528

LUBE NIPPLE

2шт.

11

8403763

WASHER

4шт.

12

650908

HEX SOC SCREW,Flat Hd, M16 x 50mm, Cl 8.8

8шт.

13

100020

NUT,M16 x 2.0, Cl 8

8шт.

14

8403766

WASHER

8шт.

15

6559799

SLEEVE

4шт.

16

2929977

SNAP RING

2шт.

17

552414

BUCKET TOOTH

7шт.

18

108621

BUCKET TOOTH SHANK

7шт.

19

101472

BUCKET TOOTH SHANK

7шт.

20

6559718

SEAL

2шт.

21

56656

BOLT,Hex, M10 x 20mm, Cl 8.8

4шт.
