(20.571[2991935000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT.

Запчасти Case 121E (20.571[2991935000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (35) - HYDRAULIC SYSTEMS

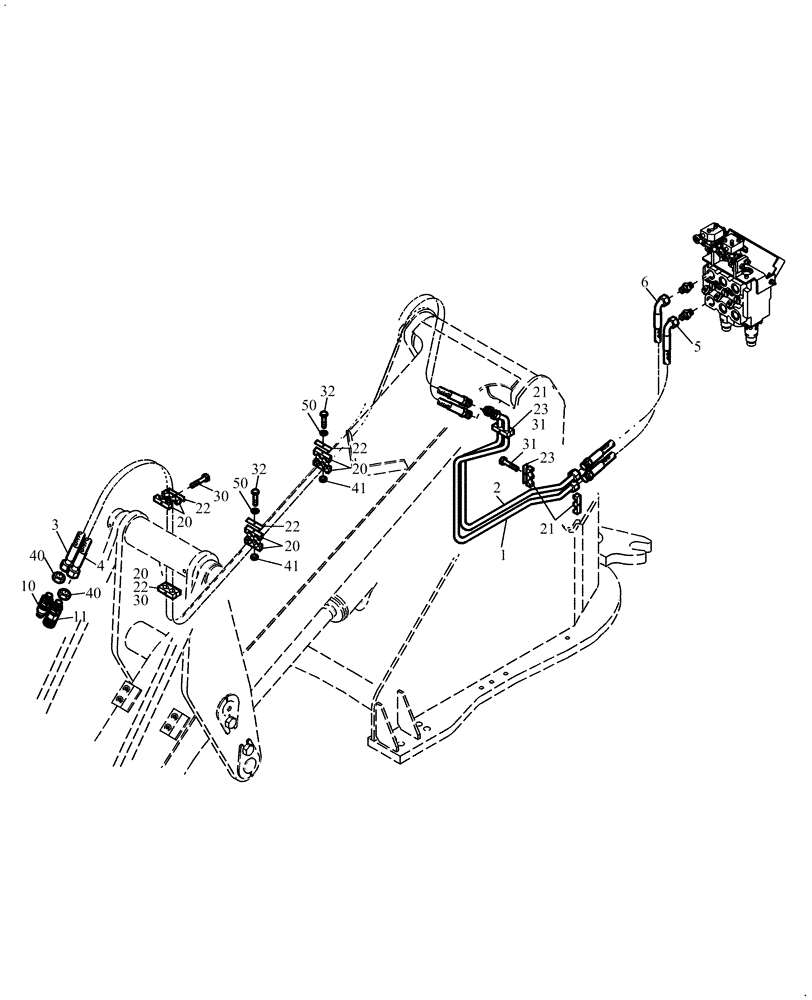

Схема запчастей Case 121E - (20.571[2991935000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (35) - HYDRAULIC SYSTEMS
3
31
22
21
21
5
40
41
1
40
30
2
23
32
22
41
32
11
6
20
23
50
20
30
20
20
50
22
10
31
4
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87698534

TUBE,15 mm OD x 626, 410 mm L

15 x 2 x 1039

1шт.

2

87698533

TUBE,15 mm OD x 581, 410 mm L

15 x 2 x 949

1шт.

3

6559520

HYDRAULIC HOSE

M12 x 3020

1шт.

4

6559520

HYDRAULIC HOSE

M12 x 3020

1шт.

5

4554131

HYDRAULIC HOSE,12mm ID x 1370mm L

M12 x 1370

1шт.

6

87716430

HOSE,12mm ID x 1430mm L

M12 x 1430

1шт.

10

2930201

COUPLING

1шт.

11

2930202

COUPLING

1шт.

20

1589857

CLAMP

4шт.

21

2930193

CLAMP

2шт.

22

900529

PLATE

4шт.

23

1186005

PLATE

1шт.

30

55085

BOLT,Hex, M8 x 45mm, Cl 8.8

4шт.

31

63237

BOLT,Hex, M8 x 50mm, Cl 8.8

2шт.

32

63238

SCREW

M8 x 60-8.8-A2B

2шт.

40

1768211

NUT

M22 x 1,5

2шт.

41

68841

NUT,M8 x 1.25, Cl 8

2шт.

50

2975165

WASHER

M8

2шт.
