(20.570[2991936000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (Mar 13 2008 9:23AM)

Запчасти Case 121E (20.570[2991936000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (Mar 13 2008 9:23AM) (35) - HYDRAULIC SYSTEMS

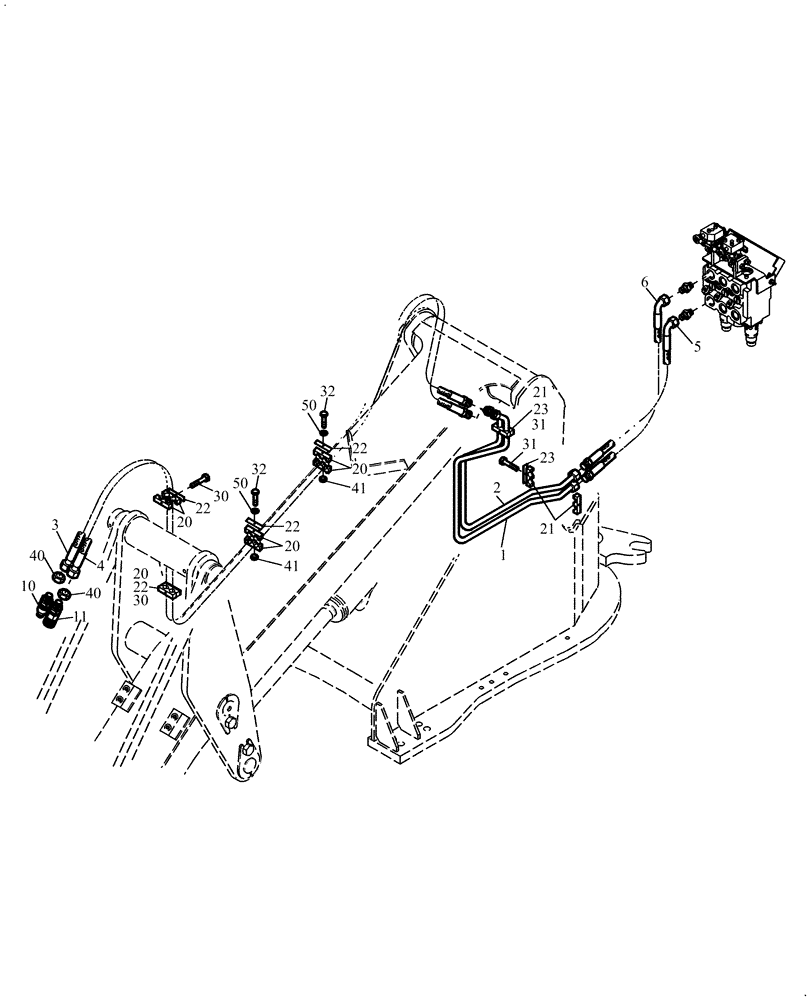

Схема запчастей Case 121E - (20.570[2991936000]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (Mar 13 2008 9:23AM) (35) - HYDRAULIC SYSTEMS
22
20
6
41
20
30
23
5
21
22
23
1
10
30
50
4
22
20
3
50
21
32
20
40
41
31
11
2
22
40
31
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

4554115

HYD TUBE

1шт.

2

4554116

HYD TUBE

1шт.

3

4554596

HYDRAULIC HOSE

M12 x 3100

1шт.

4

4554596

HYDRAULIC HOSE

M12 x 3100

1шт.

5

8923345

HYDRAULIC HOSE

M12 x 1300

1шт.

6

4554131

HYDRAULIC HOSE,12mm ID x 1370mm L

M12 x 1370

1шт.

10

2930201

COUPLING

1шт.

11

2930202

COUPLING

1шт.

20

1589857

CLAMP

4шт.

21

2930193

CLAMP

2шт.

22

900529

PLATE

4шт.

23

1186005

PLATE

2шт.

30

55085

BOLT,Hex, M8 x 45mm, Cl 8.8

2шт.

31

63237

BOLT,Hex, M8 x 50mm, Cl 8.8

2шт.

32

63238

SCREW

M8 x 60, Cl8.8

2шт.

40

1768211

NUT

M22 x 1,5

2шт.

41

68841

NUT,M8 x 1.25, Cl 8

2шт.

50

2975165

WASHER

M8

2шт.
