Запчасти Case 121E (20.100[2988106001]) - HYDRAULIC SYSTEM DRIVING (35) - HYDRAULIC SYSTEMS

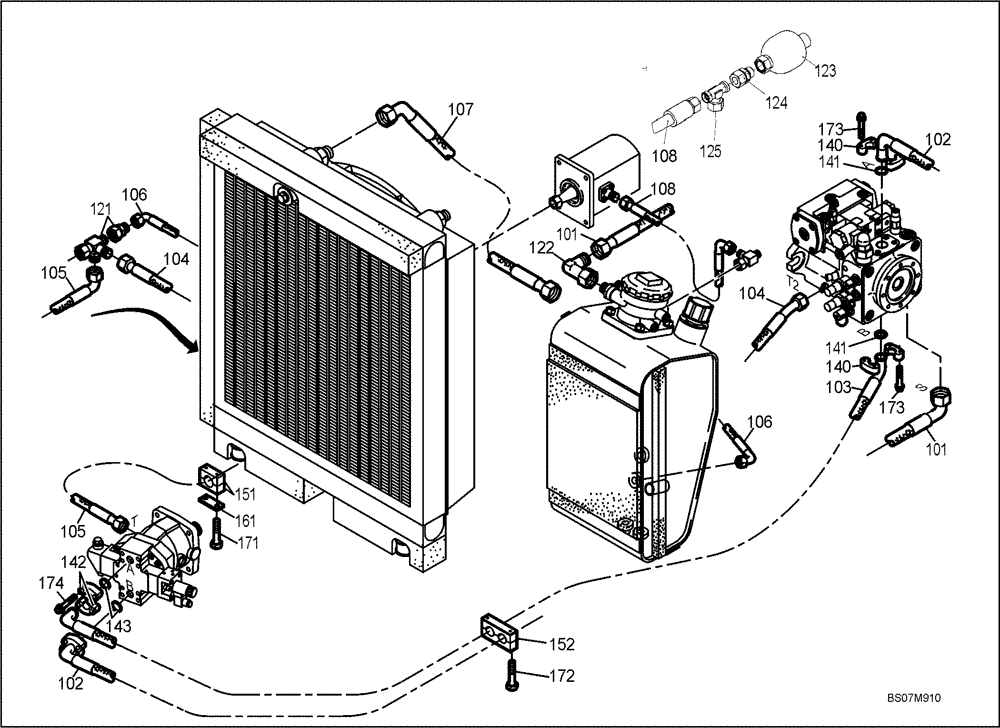

Схема запчастей Case 121E - (20.100[2988106001]) - HYDRAULIC SYSTEM DRIVING (35) - HYDRAULIC SYSTEMS
t2
171
152
b
172
161
104
142
140
103
173
143
141
174
121
b
106
108
173
140
107
101
151
102
s
a
a
122
104
105
141
102
105
t
101
106

Артикул

Название

Примечание

Количество

101

2813905

HYDRAULIC HOSE,M25 x 1340

1шт.

102

4552336

HYDRAULIC HOSE,20mm ID x 1710mm L

1шт.

103

4552337

HYDRAULIC HOSE,M20 x 1710

1шт.

104

4552338

HYDRAULIC HOSE,M20 x 960

1шт.

105

2772724

HOSE,M20 x 970

1шт.

106

4529089

HYDRAULIC HOSE,M12 x 550

1шт.

107

2813909

HYDRAULIC HOSE,M25 x 470

1шт.

108

4174489

HYDRAULIC HOSE,M12 x 500

Replaces 281391

1шт.

121

1941834

TEE

Replaces 420939A1

1шт.

122

1636008

ELBOW

1шт.

123

6559096

ACCUMULATOR

1шт.

124

7723965

HYD CONNECTOR

1шт.

125

1991911

TEE

1шт.

140

727077

HALF-FLANGE

Replaces 421800A1

4шт.

141

1725417

SEALING RING

Replaces 421801A1

2шт.

142

991420

HALF-FLANGE

Replaces 420380A1

4шт.

143

1725418

SEALING RING

Replaces 420464A1

2шт.

151

971443

CLAMP

Replaces 420940A1

1шт.

152

1277946

CLAMP

Replaces 420941A1

1шт.

161

2978731

PLATE

1шт.

171

2978727

BOLT,Hex, M6 x 1 x 45mm, Cl 8.8

2шт.

172

2975066

BOLT,Hex, M10 x 1.5 x 70mm, Cl 8.8

2шт.

173

1183269

12 PT SCREW,M10 x 1.5 x 30mm, Cl 10.9

M10 x 30,10.9, Replaces 421803A1

8шт.

174

1265079

12 PT SCREW,Flg, M12 x 1.75 x 40mm, Cl 10.9

8шт.

Выбрано товаров: 24
