Запчасти Case 321D (60.502[2811113002]) - MAST (82) - FRONT LOADER & BUCKET

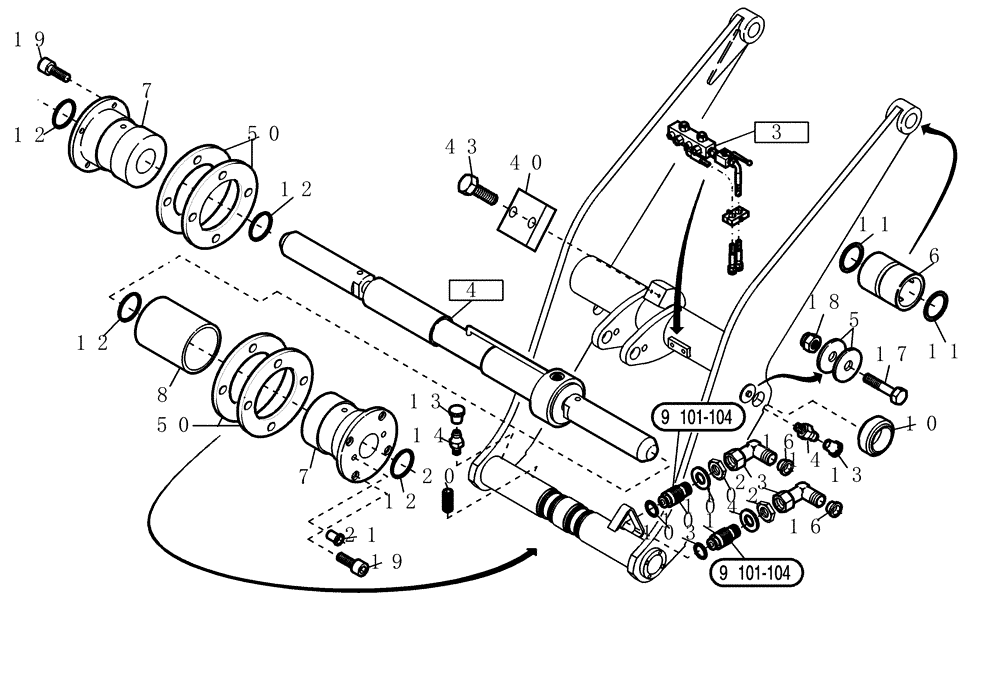

Схема запчастей Case 321D - (60.502[2811113002]) - MAST (82) - FRONT LOADER & BUCKET
18
16
13
3
20
14
7
103
16
7
12
6
40
17
13
102
101
50
.
14
11
4
21
19
5
12
50
11
19
12
43
10
8
23
104
12
.
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

NS

NOT SERVICED

Hydraulic System Quick-Hitch (4552511) See Fig 20.561

1шт.

4

NS

NOT SERVICED

Cylinder Installation Quick-Hitch (2212049) See Fig 24.010

1шт.

5

422593A1

WASHER

4шт.

6

422594A1

BUSHING

2шт.

7

422420A1

HUB

2шт.

8

422421A1

SLEEVE

1шт.

9

424161A1

KIT

TUBE FITTING

2шт.

10

421614A1

BEARING

2шт.

11

422592A1

RING

4шт.

12

422423A1

O-RING

4шт.

13

420886A1

CAP

6шт.

14

420268A1

LUBE NIPPLE

6шт.

16

420888A1

PLUG

2шт.

17

814-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8

2шт.

18

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

19

2979617

SCREW

8шт.

20

420891A1

PIN

3шт.

21

2975111

PLUG

4шт.

23

420894A1

ELBOW

2шт.

40

422595A1

PLATE

1шт.

43

614-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 8.8, Full Thd

2шт.

50

2813186

WASHER

4шт.

101

423944A1

HYD CONNECTOR

2шт.

102

423945A1

NUT

2шт.

103

423448A1

SEALING RING

SEALRING

2шт.

104

420887A1

RING

2шт.

990

LIFT FRAME (2405720)

1шт.

990

LIFT FRAME (4550621)

1шт.

991

LIFT FRAME (2405725)

1шт.

991

LIFT FRAME (4550622)

1шт.

992

ASSEMBLY PARTS (2405724)

1шт.
