(20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 591052-UP)

Запчасти Case 321D (20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 591052-UP) No Description

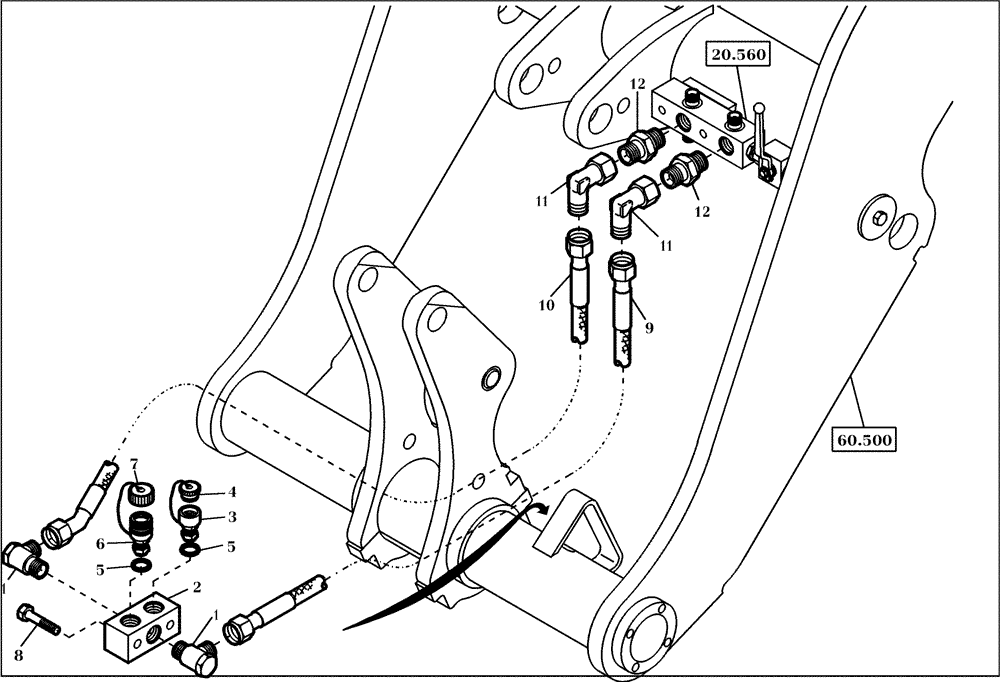

Схема запчастей Case 321D - (20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 591052-UP) No Description
9
11
1
5
60.500
11
10
4
5
12
12
20.560
2
7
6
8
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421825A1

FITTING

2шт.

2

421826A1

TEE

1шт.

3

421288A1

COUPLING

1шт.

4

421290A1

DUST CAP

1шт.

5

421827A1

O-RING

2шт.

6

421287A1

COUPLING

1шт.

7

421289A1

DUST CAP

1шт.

8

814-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

2шт.

9

422499A1

HYDRAULIC HOSE

1шт.

10

422500A1

HYDRAULIC HOSE

1шт.

11

420981A1

ELBOW

ELBOW

2шт.

12

905864R1

HYD CONNECTOR,M22 x 1.5 x M24 x 1.5

2шт.

Выбрано товаров: 12
