(20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 591052-UP)

Запчасти Case 321D (20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 591052-UP) No Description

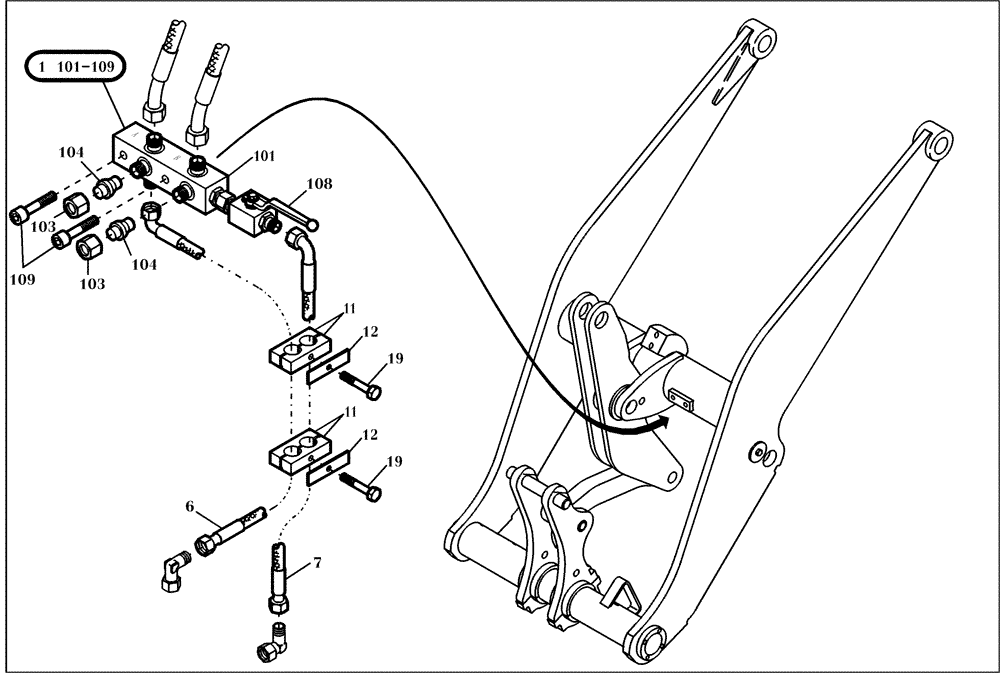

Схема запчастей Case 321D - (20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 591052-UP) No Description
12
12
19
109
a
108
6
19
103
103
b
11
7
101
104
1 101-109
11
104
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

422392A1

BLEEDER VALVE

1шт.

6

422393A1

HYDRAULIC HOSE

1шт.

7

422394A1

HYDRAULIC HOSE

1шт.

11

420899A1

HOSE CLAMP

2шт.

12

420900A1

PLATE

2шт.

19

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

2шт.

101

422395A1

HYDRAULIC VALVE

1шт.

103

3138531R1

PIPE UNION NUT,Coupling, M24 x 1.5

2шт.

104

420903A1

HYD CONNECTOR

2шт.

108

420904A1

CONTROL VALVE

1шт.

109

864-10035

HEX SOC SCREW,M10 x 35mm, Cl 8.8

2шт.

Выбрано товаров: 11
