(20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 591052-UP)

Запчасти Case 321D (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 591052-UP) No Description

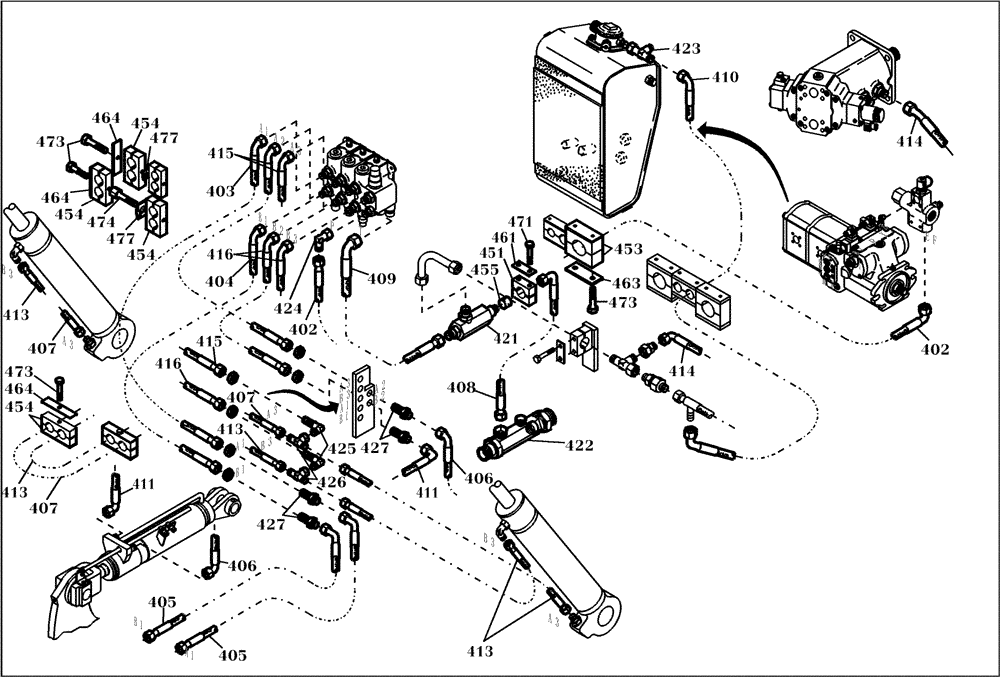

Схема запчастей Case 321D - (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 591052-UP) No Description
473
r
415
464
407
453
a1
a3
413
426
f
b1
473
425
s
424
471
416
463
427
454
409
b2
413
x1
f
b1
408
407
406
p
b3
ef
415
t
b3
451
a3
z
405
411
411
474
454
a1
461
402
a1
a3
454
427
b1
a3
e
413
407
f
t1
455
mh
422
a3
a2
416
x2
405
423
414
421
403
413
464
402
b2
b1
b3
454
473
a2
477
a1
464
414
b3
477
406
a1
b3
404
410
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

402

423622A1

HYDRAULIC HOSE

1шт.

403

420966A1

HYDRAULIC HOSE

3шт.

404

420967A1

HYDRAULIC HOSE

3шт.

405

422465A1

HYDRAULIC HOSE

2шт.

406

422466A1

HYDRAULIC HOSE

1шт.

407

422467A1

HYDRAULIC HOSE

1шт.

408

420937A1

HOSE

1шт.

409

420971A1

HOSE

1шт.

410

422468A1

HOSE

1шт.

411

422469A1

HYDRAULIC HOSE

1шт.

413

422470A1

HYDRAULIC HOSE

3шт.

414

422471A1

HOSE

1шт.

415

420976A1

HYDRAULIC HOSE

2шт.

416

420977A1

HYDRAULIC HOSE

2шт.

421

420978A1

FITTING

1шт.

422

NS

NOT SERVICED

SEE FIGURE 23.151/001

1шт.

423

420980A1

HYD CONNECTOR

1шт.

424

420981A1

ELBOW

1шт.

425

421818A1

ELBOW

2шт.

426

420984A1

TEE

2шт.

427

420982A1

HYD CONNECTOR

4шт.

451

420985A1

HOSE CLAMP

1шт.

453

422472A1

HOSE CLAMP

1шт.

454

420987A1

HOSE CLAMP

7шт.

455

420988A1

SEALING RING

SEALRING

1шт.

461

8500858

PLATE

1шт.

463

422473A1

PLATE WASHER

1шт.

464

420900A1

PLATE

6шт.

471

423634A1

CAPSCREW

2шт.

473

814-12100

BOLT,Hex, M12 x 1.75 x 100mm, Cl 8.8

6шт.

474

420991A1

SCREW

2шт.

477

420753A1

CLAMP

3шт.
