Запчасти Case 321D (01.500[001]) - REAR FRAME COMPONENTS (S/N 591052-591072) No Description

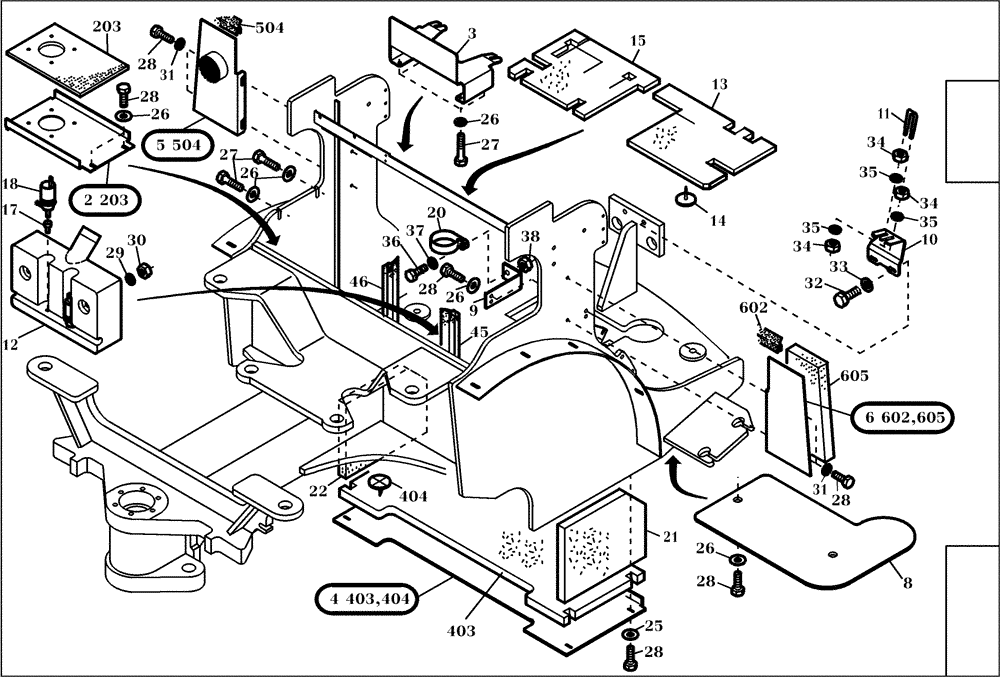

Схема запчастей Case 321D - (01.500[001]) - REAR FRAME COMPONENTS (S/N 591052-591072) No Description
26
15
4
46
5
25
32
34
14
28
504
34
34
35
33
26
9
28
35
26
12
20
6
28
22
29
36
10
28
31
403
404
31
26
13
605
17
2
21
27
45
11
26
37
203
203
504
28
18
28
27
8
602
30
3
38
35

Артикул

Название

Примечание

Количество

1

2813734

FRAME

Front Incl 2-605

1шт.

2

422115A1

SUPPORT ASSY.

1шт.

3

420203A1

HOLDER

1шт.

4

422116A1

PROTECTIVE COVER

1шт.

5

423456A1

PARTITION

1шт.

6

423457A1

PARTITION

1шт.

8

423458A1

SHEET

1шт.

9

423460A1

HOLDER

1шт.

10

420207A1

HOLDER

1шт.

11

421647A1

STRAP

1шт.

12

420209A1

TANK

1шт.

13

422120A1

MAT

1шт.

14

420211A1

CLIP

2шт.

15

422121A1

MAT

1шт.

17

420214A1

GROMMET

2шт.

18

420215A1

PUMP

2шт.

20

423461A1

HOSE CLAMP

1шт.

21

423462A1

MAT

1шт.

22

423463A1

MAT

1шт.

25

420216A1

WASHER

4шт.

26

420217A1

WASHER

10шт.

27

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

6шт.

28

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

14шт.

29

420219A1

WASHER

2шт.

30

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

31

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

6шт.

32

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

33

905424R1

WASHER,M10.5 x 25 x4

2шт.

34

43362

NUT,M8 x 1.25, Cl 10

4шт.

35

420222A1

WASHER

4шт.

36

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

1шт.

37

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

38

832-46410

NUT,M10 x 1.5, Cl 8

1шт.

45

420223A1

SEAL

1шт.

46

420223A1

SEAL

1шт.

203

422122A1

INSULATOR

1шт.

402

422123A1

MAT

4шт.

403

422124A1

MAT

1шт.

404

420227A1

CLIP

6шт.

504

420223A1

SEAL

1шт.

602

420223A1

SEAL

1шт.

605

423499A1

MAT

1шт.

Выбрано товаров: 42
