(20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 591052-UP)

Запчасти Case 321D (20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 591052-UP) No Description

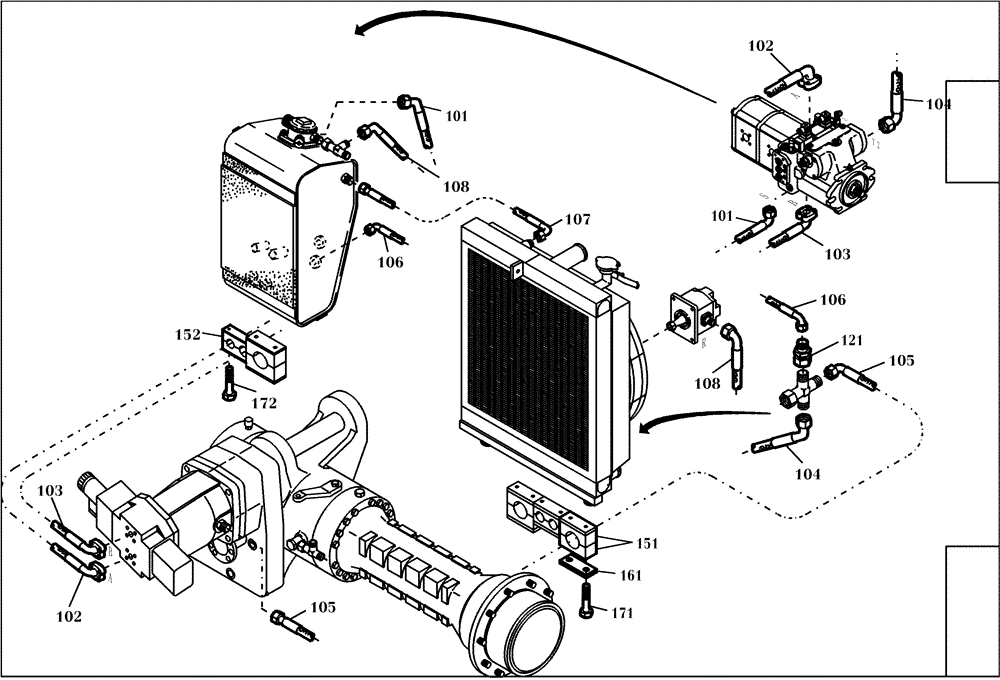

Схема запчастей Case 321D - (20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 591052-UP) No Description
161
172
104
x2
108
102
151
r
103
z
f
r
104
b
101
103
mh
x1
106
b
108
a1
s
t1
a
105
121
106
102
171
101
107
f
f
s
e
t2
a
152
105
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

101

422442A1

HOSE

1шт.

102

422443A1

HOSE

1шт.

103

422444A1

HOSE

1шт.

ni

84088446

SEALING RING

For Hose Ref. 103

2шт.

ni

84088445

HALF-FLANGE

For Hose Ref. 103

4шт.

ni

72181080

12 PT SCREW

For Hose Ref. 103

8шт.

104

422445A1

HOSE

1шт.

105

422446A1

HOSE

1шт.

106

422447A1

HOSE

1шт.

107

422448A1

HOSE

1шт.

108

422449A1

HOSE

1шт.

121

420939A1

HYD CONNECTOR

1шт.

151

423613A1

CLAMP

1шт.

152

422450A1

CLIP

1шт.

161

423614A1

COVER

1шт.

171

814-6060

BOLT,Hex, M6 x 1 x 60mm, Cl 8.8

1шт.

172

814-10075

BOLT,Hex, M10 x 1.5 x 75mm, Cl 8.8

2шт.
