(01.400[002]) - FRONT FRAME COMPONENTS (S/N 591216-UP)

Запчасти Case 321D (01.400[002]) - FRONT FRAME COMPONENTS (S/N 591216-UP) No Description

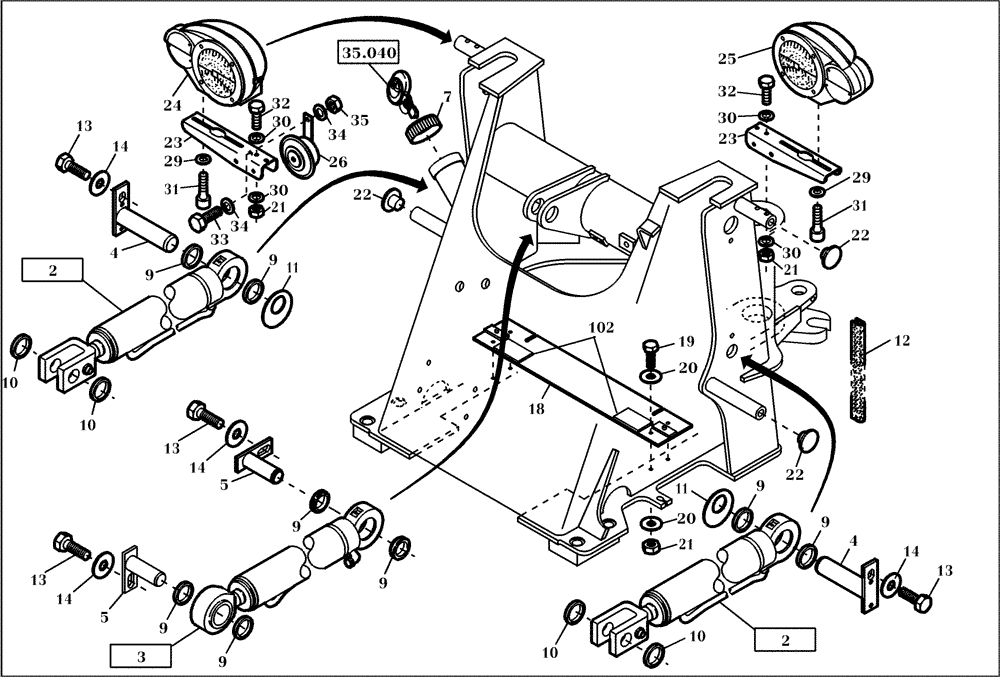

Схема запчастей Case 321D - (01.400[002]) - FRONT FRAME COMPONENTS (S/N 591216-UP) No Description
14
19
9
22
18
11
14
10
30
10
9
12
33
14
9
21
2
3
9
10
35
22
31
24
29
30
20
13
34
14
32
30
30
11
26
23
13
5
10
20
4
13
21
29
102
2
9
5
4
7
22
32
21
9
23
34
9
25
35.040
31
13
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2813733

FRAME

Front Frame

1шт.

2

NS

NOT SERVICED

SEE FIGURE 24.072/001

2шт.

3

NS

NOT SERVICED

SEE FIGURE 24.082/001

1шт.

4

423917A1

PIN

2шт.

5

423918A1

PIN

1шт.

7

420735A1

LOCKABLE FUEL CAP

1шт.

9

422112A1

SEALING RING

8шт.

10

422113A1

SEALING RING

4шт.

11

422114A1

WASHER

2шт.

12

420196A1

GUARD

1шт.

13

614-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

6шт.

14

420197A1

WASHER

6шт.

18

423912A1

1шт.

18

421639A1

SUPPORT ASSY.

1шт.

19

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

4шт.

20

420217A1

WASHER

8шт.

21

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.

23

424281A1

BRACKET

4шт.

26

424282A1

HORN

1шт.

29

420222A1

WASHER

4шт.

30

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

16шт.

31

424283A1

SCREW

4шт.

32

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

8шт.

33

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

1шт.

35

424284A1

NUT

1шт.

101

421641A1

RUBBER PAD

2шт.

102

423877A1

RUBBER PAD

2шт.

34

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.
