(13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 591052-UP)

Запчасти Case 321D (13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 591052-UP) No Description

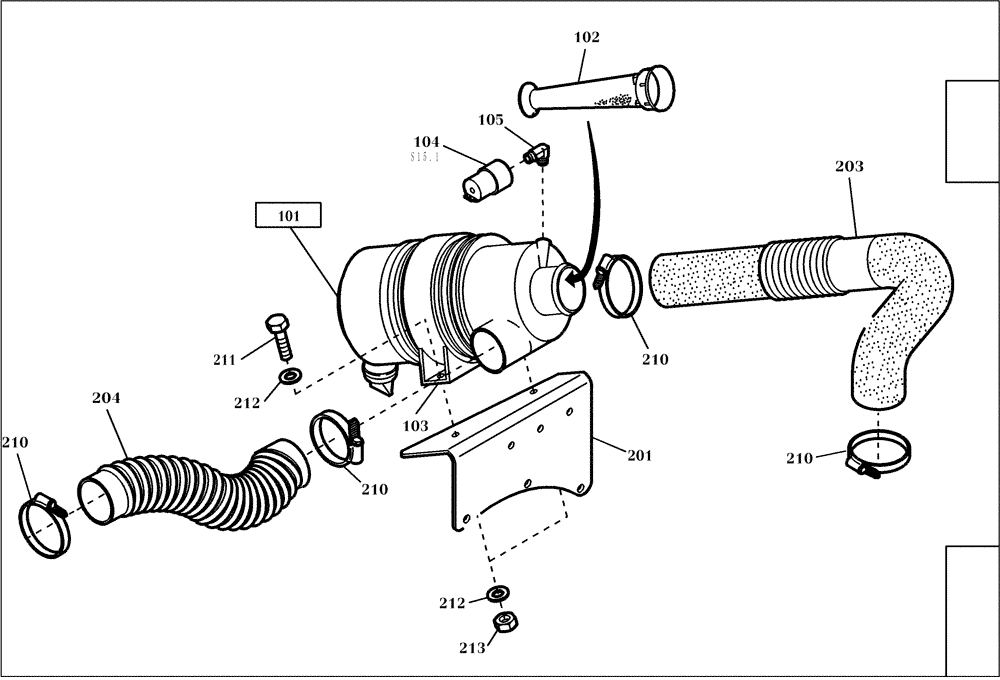

Схема запчастей Case 321D - (13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 591052-UP) No Description
203
210
212
101
201
102
210
210
s15.1
204
103
105
104
212
211
213
210
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

101

NS

NOT SERVICED

SEE FIGURE 13.502/001

1шт.

102

420543A1

HOUSING

1шт.

103

420545A1

SUPPORT

1шт.

104

420551A1

PRESSURE GAUGE

1шт.

105

420549A1

ELBOW

1шт.

201

422296A1

HOLDER

1шт.

203

422297A1

INTAKE AIR HOSE,75.00 mm ID x 475.00 mm

1шт.

204

422298A1

INTAKE AIR HOSE,76.00 mm ID x 665.00 mm

1шт.

210

3219245R1

CLAMP,M70-90, Worm

4шт.

211

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.

212

420222A1

WASHER

4шт.

213

43362

NUT,M8 x 1.25, Cl 10

2шт.
