(01.400[001]) - FRONT FRAME COMPONENTS (S/N 591052-591215)

Запчасти Case 321D (01.400[001]) - FRONT FRAME COMPONENTS (S/N 591052-591215) No Description

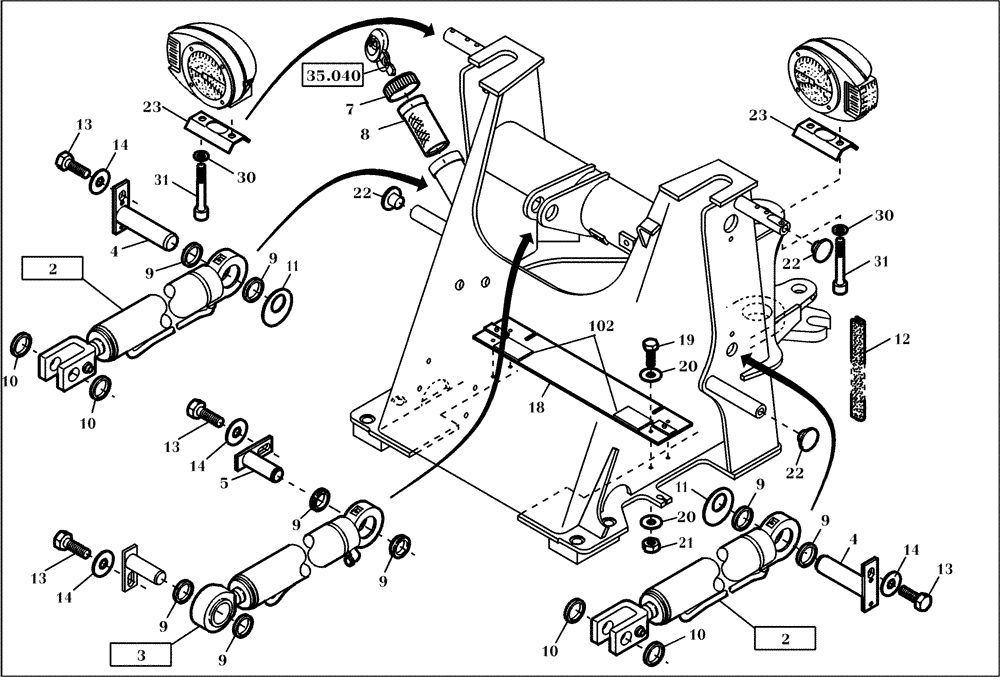

Схема запчастей Case 321D - (01.400[001]) - FRONT FRAME COMPONENTS (S/N 591052-591215) No Description
23
9
35.040
22
11
30
18
14
102
9
20
4
10
4
31
12
9
10
2
9
13
7
20
10
3
14
5
30
13
2
22
23
9
9
21
19
11
14
8
13
22
14
9
31
9
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2813733

FRAME

Front Frame Incl 2-102

1шт.

2

NS

NOT SERVICED

SEE FIGURE 24.072/001

2шт.

3

NS

NOT SERVICED

SEE FIGURE 24.082/001

1шт.

4

423917A1

PIN

2шт.

5

423918A1

PIN

1шт.

7

420735A1

LOCKABLE FUEL CAP

1шт.

8

420736A1

SIEVE

1шт.

9

422112A1

SEALING RING

8шт.

10

422113A1

SEALING RING

4шт.

11

422114A1

WASHER

2шт.

12

420196A1

GUARD

1шт.

13

614-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

6шт.

14

420197A1

WASHER

6шт.

18

421639A1

SUPPORT ASSY.

1шт.

18

423912A1

1шт.

19

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

4шт.

20

420217A1

WASHER

8шт.

21

43362

NUT,M8 x 1.25, Cl 10

4шт.

22

420199A1

PLUG

4шт.

23

420200A1

PLATE

2шт.

30

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

31

864-8055

HEX SOC SCREW,M8 x 55mm, Cl 8.8

4шт.

102

421641A1

RUBBER PAD

2шт.

102

423877A1

RUBBER PAD

2шт.
