(10.102[001]) - HYDRAULIC OIL RES. (S/N 591052-UP)

Запчасти Case 321D (10.102[001]) - HYDRAULIC OIL RES. (S/N 591052-UP) No Description

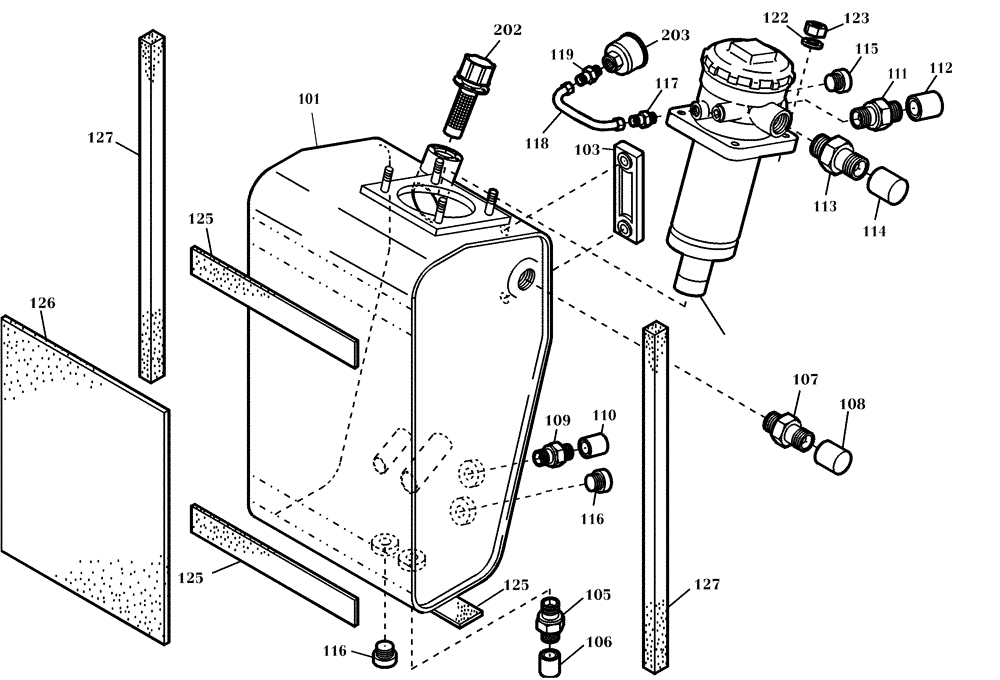

Схема запчастей Case 321D - (10.102[001]) - HYDRAULIC OIL RES. (S/N 591052-UP) No Description
116
103
106
125
125
107
116
126
111
108
112
127
114
113
105
101
202
109
203
117
125
119
122
110
115
118
127
123
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

422474A1

TANK, HYDRAULIC OIL

1шт.

101

424291A1

1шт.

103

420993A1

SIGHTGLASS

1шт.

105

420994A1

HYD CONNECTOR

1шт.

106

422706A1

COVER

1шт.

107

420713A1

SOCKET

1шт.

108

422707A1

COVER

1шт.

109

420477A1

HYD CONNECTOR

1шт.

110

422708A1

COVER

1шт.

111

420996A1

HYD CONNECTOR

1шт.

112

422707A1

COVER

1шт.

113

420997A1

HYD CONNECTOR

1шт.

114

422709A1

COVER

1шт.

115

420998A1

PLUG

1шт.

116

420433A1

SCREW

2шт.

117

422475A1

SOCKET

1шт.

118

422476A1

LINE

1шт.

119

421002A1

ADAPTER

1шт.

123

100016

NUT,M10 x 1.5, Cl 8

4шт.

125

421004A1

SEALING STRIP

2шт.

126

421005A1

FOAM INSULATION

1шт.

127

421006A1

FOAM INSULATION

2шт.

201

NS

NOT SERVICED

SEE FIGURE 22.220/001

1шт.

202

421018A1

FILTER SCREEN

1шт.

203

421013A1

PRESSURE GAUGE

1шт.

122

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

4шт.
