(02.230[001]) - AXLE ARCH (OPTION) (S/N 591052-UP)

Запчасти Case 321D (02.230[001]) - AXLE ARCH (OPTION) (S/N 591052-UP) No Description

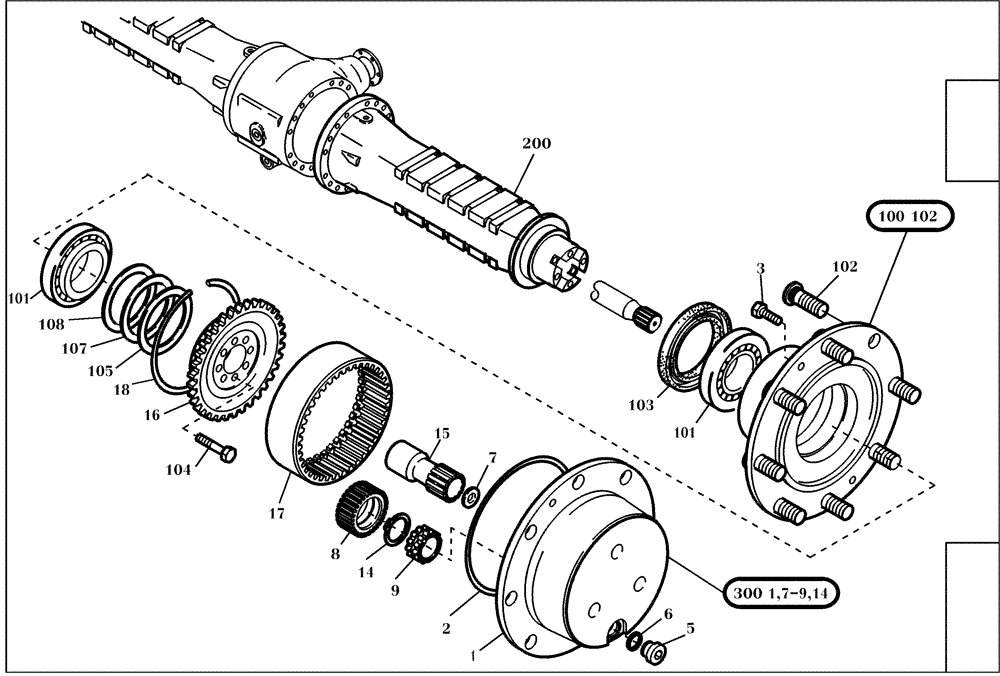

Схема запчастей Case 321D - (02.230[001]) - AXLE ARCH (OPTION) (S/N 591052-UP) No Description
200
107
103
108
101
5
300
105
2
6
17
18
3
7
102
8
14
101
100
16
9
104
1
102
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

420273A1

PLANET CARRIER

1шт.

2

420274A1

O-RING

1шт.

3

613-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8, Full Thd

2шт.

5

933799R1

PLUG,Hex Soc, M24 x 1.5

1шт.

6

A48812

SEALING RING,M24 x 29 x 1.5

1шт.

7

420275A1

WASHER

1шт.

8

420276A1

GEAR

3шт.

9

420277A1

ROLLER BEARING,35 mm ID x 52.09 mm OD x 26.5 mm

3шт.

14

800-1135

SNAP RING,M35, Ext

3шт.

15

420278A1

GEAR SHAFT

1шт.

16

420279A1

GEAR

1шт.

17

420280A1

WHEEL GEAR

1шт.

18

420281A1

RING, SNAP

RING SNAP

1шт.

100

420282A1

HUB

1шт.

101

420283A1

TAPERED BEARING

2шт.

102

420284A1

STUD

8шт.

103

420285A1

SEAL

1шт.

104

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

8шт.

105

420287A1

SPACER, RING

1шт.

107

420288A1

SPACER, RING

1шт.

108

420289A1

SPACER, RING

1шт.

200

421661A1

TUBE

1шт.

300

420291A1

PLANET CARRIER

1шт.
