(95.245[001]) - FUEL SYSTEM (S/N 591052-UP)

Запчасти Case 321D (95.245[001]) - FUEL SYSTEM (S/N 591052-UP) No Description

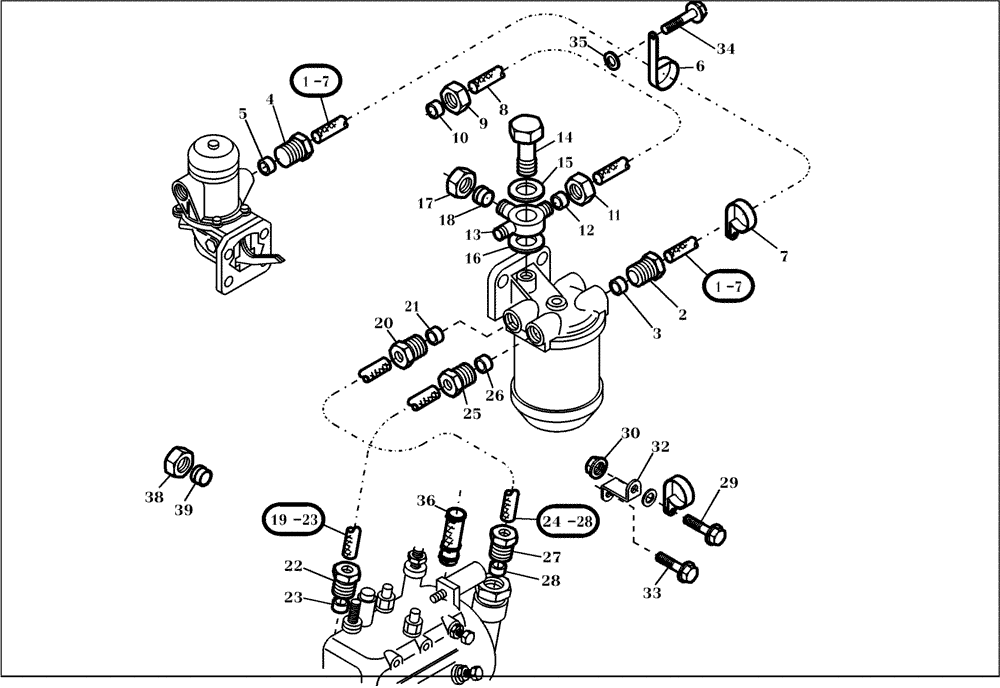

Схема запчастей Case 321D - (95.245[001]) - FUEL SYSTEM (S/N 591052-UP) No Description
36
34
13
38
7
22
12
-7
21
35
19
33
10
28
5
4
24
1
27
-23
6
18
20
16
15
3
32
14
-28
2
26
30
9
8
11
25
23
-7
1
39
17
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

422255A1

PIPE

1шт.

2

796197R1

NUT

2шт.

3

796199R1

OIL SEAL

1шт.

4

796197R1

NUT

1шт.

5

796199R1

OIL SEAL

1шт.

6

293507A1

MOUNTING CLIP

1шт.

7

293508A1

MOUNTING CLIP

1шт.

8

293504A1

PIPE

1шт.

9

3107230R1

NUT

1шт.

10

3107231R1

SEALING RING

SEALRING

1шт.

11

3107230R1

NUT

1шт.

12

3107231R1

SEALING RING

SEALRING

1шт.

13

313764A1

FITTING

1шт.

14

300178A1

BANJO BOLT

1шт.

15

297781A1

WASHER

1шт.

16

297781A1

WASHER

1шт.

17

796198R1

NUT

1шт.

18

796199R1

OIL SEAL

1шт.

19

293511A1

TUBE

1шт.

20

796197R1

NUT

1шт.

21

796199R1

OIL SEAL

1шт.

22

796197R1

NUT

1шт.

23

796199R1

OIL SEAL

1шт.

24

313765A1

PIPE

1шт.

25

796197R1

NUT

1шт.

26

796199R1

OIL SEAL

1шт.

27

796197R1

NUT

1шт.

28

796199R1

OIL SEAL

1шт.

29

218048A1

SCREW

1шт.

30

218401A1

NUT

1шт.

32

282124A1

ANCHOR

1шт.

33

218002A1

SCREW

1шт.

34

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

1шт.

35

282125A1

WASHER

1шт.

36

422257A1

CLIP

1шт.

38

218207A1

NUT

1шт.

39

F62315

OLIVE

1шт.
