(02.028[001]) - DRIVE-GEARING REAR AXLE FAST GEAR (OPTION) (S/N 591052-UP)

Запчасти Case 321D (02.028[001]) - DRIVE-GEARING REAR AXLE FAST GEAR (OPTION) (S/N 591052-UP) No Description

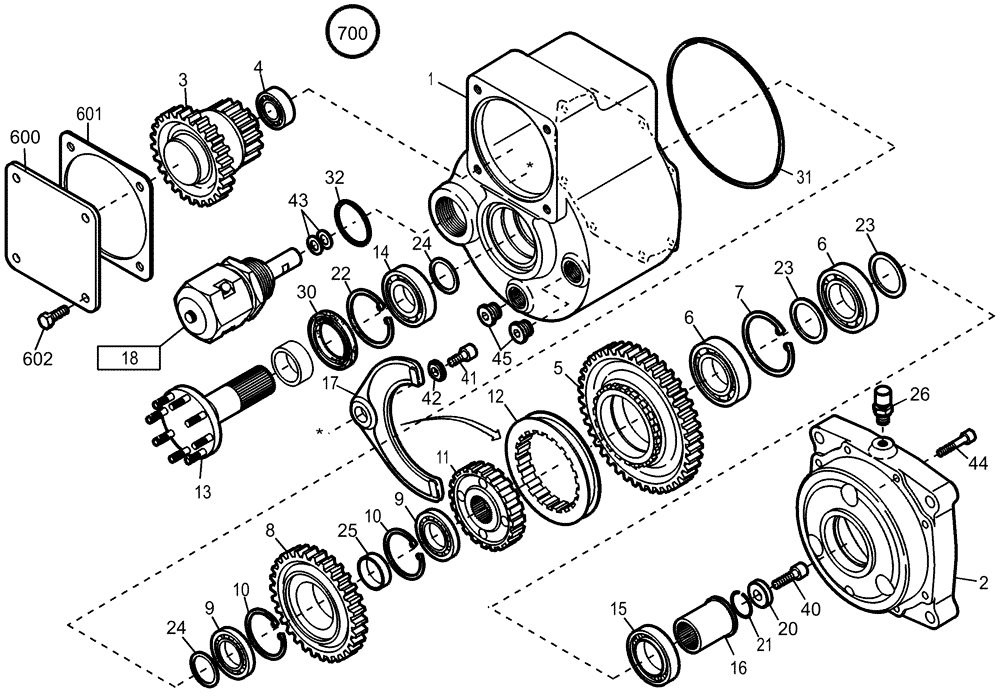

Схема запчастей Case 321D - (02.028[001]) - DRIVE-GEARING REAR AXLE FAST GEAR (OPTION) (S/N 591052-UP) No Description
31
601
700
14
45
26
24
18
1
10
30
23
8
600
43
15
602
21
16
32
17
22
9
12
9
25
20
3
41
2
11
40
23
5
6
44
7
24
6
4
13
10
42
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

424012A1

HOUSING

1шт.

2

424013A1

HOUSING

1шт.

3

424014A1

GEAR

1шт.

4

424015A1

BEARING ASSY

1шт.

5

424016A1

GEAR

1шт.

6

424017A1

BEARING ASSY

2шт.

7

424018A1

CIRCLIP

1шт.

8

424019A1

GEAR

1шт.

9

424020A1

BEARING ASSY

2шт.

10

800-2168

SNAP RING,M68, Int

2шт.

11

424021A1

GEAR

1шт.

12

424022A1

RING

1шт.

13

424023A1

HALF SHAFT

1шт.

14

424024A1

BEARING ASSY

1шт.

15

424025A1

BEARING ASSY

1шт.

16

424026A1

SLEEVE

1шт.

17

424027A1

FORK

1шт.

18

NS

NOT SERVICED

SEE FIGURE 24.170/001

1шт.

20

424041A1

LOCK WASHER

1шт.

21

424042A1

SNAP RING

1шт.

22

800-2180

SNAP RING,M80, Int

1шт.

23

424043A1

LOCK WASHER

2шт.

24

424044A1

RING

1шт.

25

424045A1

RING

1шт.

26

420326A1

BLEEDER

1шт.

30

420319A1

SEAL

1шт.

31

420274A1

O-RING

1шт.

32

424046A1

SEAL

1шт.

40

424047A1

SCREW

1шт.

41

424048A1

SCREW

1шт.

42

424049A1

LOCK WASHER

1шт.

43

424050A1

LOCK WASHER

2шт.

44

424051A1

SCREW

8шт.

45

424052A1

DRAIN PLUG

2шт.

600

420370A1

PLATE

1шт.

601

420371A1

GASKET

1шт.

602

614-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 8.8, Full Thd

1шт.

700

424053A1

DRIVING GEAR

1шт.
